XY-GU-AA
XINYUN

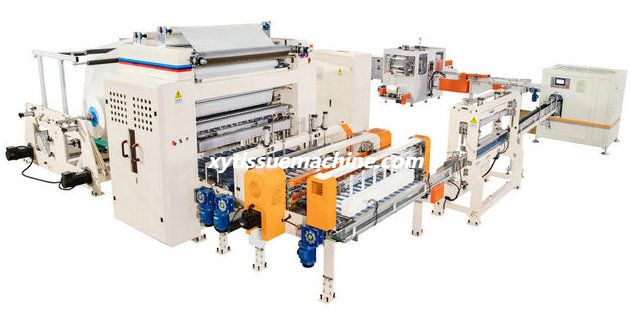

XY-GU-AA خط إنتاج آلة نقل مناديل الوجه الأوتوماتيكية بالكامل
يتكون خط إنتاج مناديل الوجه الأوتوماتيكي من آلة طي مناديل الوجه مع نظام النقل، آلة قطع المنشار أحادية القناة، آلة تعبئة الأكياس المفردة.تعمل الآلة بسلاسة واستقرار من المواد الخام إلى المنتجات النهائية.يتمتع خط الإنتاج هذا بدرجة عالية من الأتمتة، مما يوفر تكاليف العمالة، ويقلل من كثافة اليد العاملة، وهو الخيار الأفضل لإنتاج منتجات الأنسجة.
رابط الفيديو:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR

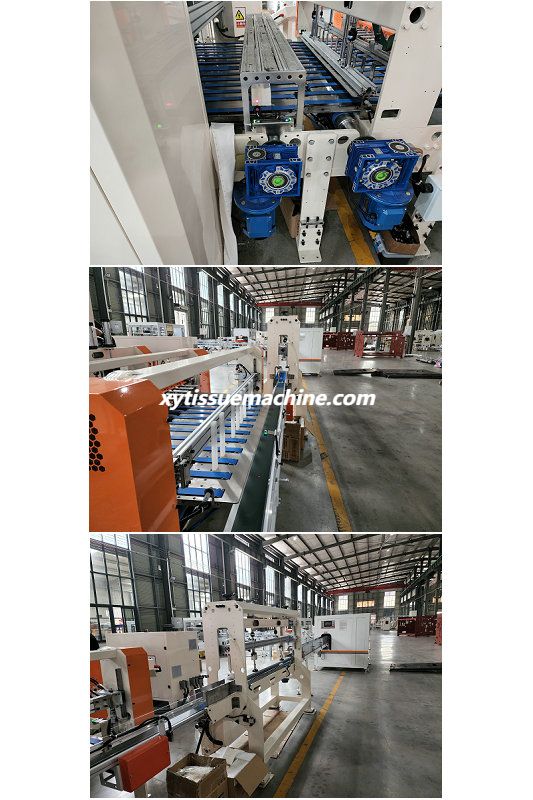

آلة طي مناديل الوجه الأوتوماتيكية الكاملة XY-GU-20A مع نظام النقل
الميزة والوظائف:
تعتمد أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية، والتي تحل بشكل فعال استقرار كسر الورق وعمر خدمة الشفرة.
يعتمد هيكل أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية من السكين المستقيم الأصلي إلى نوع القطع الكامل، وأسطوانة السكين الحلزونية هي نوع القطع النقطي، الذي يحل عدم استقرار كسر الورق و العمر القصير للشفرة بسبب هيكل السكين المستقيم الأصلي.
لا. | وصف | المعايير الفنية |
1 | الأعلى.عرض لفة جامبو (مم) | 1400 |
2 | قطر لفة جامبو (مم) | <= ¢ 1500 |
3 | سرعة الفك (م/دقيقة) | <130 |
4 | القطر الداخلي للفة الجامبو | ¢76.3 ملم |
5 | هيكل الآلة | نوع الجدار وهيكل الإطار |
6 | وزن لفة الجامبو (T) | ماكس.0.8 |
7 | نظام فك اللفائف | حزام تغذية الورق بحزام قاعدة الورقة |
8 | محاذاة لفة جامبو | دليل التكيف |
9 | وضع الاسترخاء | في اتجاه عقارب الساعة |
10 | طريقة خيط الورق | يدوي |
11 | الكشف عن انقطاع الورق | مع نظام الكشف عن كسر الورق، فإن الآلة بأكملها سوف تتوقف عند حدوث كسر للورق، مما يقلل من هدر الورق الخام |
12 | قوة | 1.5 كيلو واط |
13 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
14 | استهلاك الغاز | 1000 لتر / التحول |
15 | وضع النقل لحوامل لفة الجامبو | محرك مستقل للتحكم |
الانتقال | ||
16 | الحزام الناقل | محرك الحزام المسطح |
17 | تعديل لفة جامبو | محرك المسمار |
آخر | ||
17 | حماية | مكونات ناقل الحركة الرئيسية محمية بغطاء واقي |
1.2 تشمل هذه الوحدة:
وصف | الكمية |
نظام الناقل | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام توسيط لفة جامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام خيوط الورق الجامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام النقل | مجموعة واحدة/مجموعة (على الرف الخلفي) |
قاعدة ثابتة من رول جامبو | مجموعتان/مجموعة (على الرف الخلفي) |
رمح لفة جامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام تثبيت وخروج جامبو رول | مجموعتان/مجموعة (على الرف الخلفي) |
2.1.1 جهاز طي الإطار الرئيسي (مجموعة واحدة/مجموعة)
لا. | وصف | المعايير الفنية |
1 | سرعة التصميم | 100 م/دقيقة |
2 | سرعة مستقرة | 70-80 م/دقيقة، أو ماكس.عدد الأكوام الطويلة: 6-10 أكوام طويلة/دقيقة (قابل واحدة فقط منها) |
3 | تتكشف حجم المنتج النهائي (مم) | 180(+1,-3)* عرض المنتج النهائي |
4 | حجم المنتج النهائي المطوي (مم) | 90(+3,-1)* عرض المنتج النهائي |
5 | ارتفاع المنتج النهائي (مم) | 50 مم - 135 مم (ارتفاع الطي، وليس ارتفاع التعبئة) |
6 | هيكل الآلة | هيكل ورق الحائط |
7 | طريقة العد | عملية تشفير عالية الدقة (دقيقة بنسبة 100٪) |
8 | طريقة الطي | فراغ الامتزاز للطي |
9 | أسلوب للطي | قابلة للطي على شكل حرف V |
10 | طريقة تجهيز الأسطوانة القابلة للطي | بعد التبريد والتلطيف، واستخدام معالجة الفتحات العميقة عالية الدقة لضمان صلابة وقوة كل أسطوانة، ويتم معالجة كل ذلك بواسطة مركز التصنيع باستخدام الحاسب الآلي.يضمن التوازن الديناميكي بمستوى G3.2 دقة أسطوانة الطي أثناء عملية الطي عالية السرعة. |
11 | بكرة قابلة للطي من ورق الكسر | هناك 2 لفات قابلة للطي لتكسير الورق، ويوجد 3 إلى 4 سكاكين سفلية لتكسير الورق موزعة على اللفة بشكل متوسط (سيتغير العدد وفقًا للمواصفات)، وذلك لضمان أن يكون طول كل كسر ورق 180 (+1 - 3) مم، ويوجد فتحات امتصاص مفرغة منتظمة بجانب كل سكينة سفلية على سطح اللفة، والتي تستخدم لامتصاص ورقة القاعدة المقطوعة المثبتة على سطح اللفة |
12 | هناك 3-4 سكاكين إدخال و3-4 فتحات قابلة للطي على شكل حرف V على اللفة (سيتغير الرقم وفقًا للمواصفات)، مما يضمن أن حجم الورق الأساسي بعد الطي هو 90 مم (+ 3، - 1)، وتوجد فتحات امتصاص فراغية منتظمة بجانب سكاكين الإدخال وفتحات على شكل حرف V قابلة للطي على سطح اللفة، والتي تستخدم لامتصاص الورق الأساسي المقطوع المتصل بسطح اللفة | |
13 | الشفرات السفلية | جميعها تمت معالجتها بمواد مستوردة، وهيكل الشفرات السفلية وفتحة الشفط يضمنان عدم انقلاب الورق عند القطع بسرعة عالية، مما يجعل المنتجات النهائية أكثر دقة. |
14 | الشفرات العلوية | جميعها تمت معالجتها بمواد مستوردة، وتم اعتماد تصميم الشفرات لضمان متانة السكاكين |
15 | طريقة تقطيع الورق | الرفع الشامل.هناك شفرة حلزونية في الأمام والخلف.هيكل كسر الورق الحلزوني يجعل كسر الورق ثابتًا والشفرات متينة. |
16 | طريقة خيط الورق | يدوي |
17 | هيكل قناة فراغ | يجب أن يتحمل المشتري مسؤولية إنشاء وتركيب أنابيب مجاري الهواء |
18 | وظيفة قياس الماكينة | يمكن للآلة تحديد وظيفة القياس |
19 | قوة المحرك الرئيسي (كيلوواط) | 4 كيلو واط |
20 | قوة مضخة الفراغ (كيلوواط) | 22 |
21 | الطاقة (الخامس / هرتز) | 380 فولت 50 هرتز 3 مراحل |
22 | الجهد (الخامس) | 24 |
23 | ضغط الهواء المضغوط (MPa) | ≥0.6 |
23 | استهلاك الغاز | 1000 لتر / التحول |
2.1.2 تشمل هذه الوحدة ما يلي:
وصف | الكمية | وصف | الكمية |
بكرة تغذية الورق | 2 لفات (على الجهاز الرئيسي) | لفة سكين دوامة | مجموعتان (على الجهاز الرئيسي) |
بكرة طي الورق | مجموعتان (على الجهاز الرئيسي) | الأسطوانة السفلية لقطع الورق | مجموعتان (على الجهاز الرئيسي) |
شفط عاصي | (على الجهاز الرئيسي) | الأسطوانة المنحنية | |
شوكة متحولة آسى | مجموعتان (على الجهاز الرئيسي) | نظام النقل الميكانيكي | مجموعتان (على الجهاز الرئيسي) |
نظام التحكم في الشوكة المتغيرة | مجموعتان (على الجهاز الرئيسي) | مضخة فراغ | 1 مجموعة |
مجموعتان (مجهزتان بالجهاز الرئيسي) | |||
نظام يربك | مجموعتان (على الجهاز الرئيسي) | صندوق الكهرباء | مجموعة واحدة (على الجهاز الرئيسي) |
غطاء حماية | مجموعة واحدة (على الجهاز الرئيسي) | نظام الكشف عن كسر الورق | مجموعة واحدة (على الجهاز الرئيسي) |
نظام التحكم في كسر الورق | مجموعتان (على الجهاز الرئيسي) | شاشة اللمس | مجموعة واحدة (على الجهاز الرئيسي) |
2.2.1 نظام نقش الحواف (يمكن تخصيص النقش الكامل) 1 مجموعة / مجموعة
لا | وصف | المعايير الفنية |
1 | وظيفة النقش الحافة | الآلة مجهزة بمجموعتين من أجهزة نقش الحواف، والمسافة بين خطوط نقش الحواف قابلة للتعديل، والحد الأدنى للمسافة هو 35 مم |
2 | عدد عجلات النقش على الحواف | يمكن تخصيصها (قياسية؟ مجموعات) |
3 | تنفيذ النقش الحافة | يمكن تعديل كل مجموعة من النقش بشكل منفصل باستخدام الوسادة الهوائية، ويتم تشغيل عجلة النقش بشكل سلبي |
4 | اللفات السفلية من نقش الحافة | توجد أسطوانة نقش في الأمام وواحدة في الخلف |
5 | عجلات النقش الحافة | يتم إصلاح المحمل ويتم معالجة سطح المحمل بنمط كهربائي؛يجب أن يحدد المشتري الشكل ومسافة خطوط النقش وتأثير نقش الحافة ويؤكدها الطرفان.يمكن استخدام عجلات النقش على الحواف لأكثر من 6 أشهر. |
6 | اللفات السفلية من نقش الحافة | باستخدام المعالجة الحرارية للفولاذ، تأكد من درجة HRC60 أعلاه، والمعالجة السطحية الخاصة، تضمن الاستخدام لأكثر من عام واحد |
7 | وضع التشحيم | يوجد جهاز تشحيم مستقل لكل مجموعة من عجلات نقش الحواف |
8 | تبديل نظام النقش الحافة | من خلال تشغيل شاشة اللمس لاختيار مناديل الوجه بنقش أو بدون نقش |
9 | ضغط الهواء المضغوط (MPA) | ≥0.6 |
10 | استهلاك الغاز | 500 لتر / التحول |
2.2.2 تشمل هذه الوحدة ما يلي:
وصف | الكمية | وصف | الكمية |
بكرات سفلية من حافة النقش | مجموعتان (على الجهاز الرئيسي) | نظام النقش | (على الجهاز الرئيسي) |
3.1 نظام النقل التلقائي 1 مجموعة / مجموعة
لا | وصف | المعايير الفنية |
1 | نظام النقل | 4 أجهزة تحكم مؤازرة يمكنها تحقيق النقل التلقائي |
2 | هيكل النقل | هيكل ورق الحائط |
3 | جهاز منزلق للنقل | جميع الأجهزة المنزلقة تعتمد محمل خطي مستورد، وتعتمد هيكل عمود مزدوج لضمان استقرار كل جزء من نظام النقل |
4 | نقل الشغل الرئيسي | كلها مصنوعة من سبائك الألومنيوم وتمت معالجتها بواسطة مركز التصنيع CNC، مما يضمن دقة النقل |
5 | يربك خروج الورق | جميعها معالجة من سبائك الألومنيوم المستوردة، لضمان أن الورق الخارجي لن يؤثر على تأثير النقل |
6 | أجزاء هوائية | يتم استخدام المكونات الهوائية AIRTAC لضمان دقة النقل |
7 | تتبع كميات الورقة | يتم اعتماد التشفير عالي الدقة |
8 | تعديل كميات الورقة | يتم ضبطه على شاشة PLC ويمكن تعديل كميات الأوراق بدقة 100% (مع وجود رقم زوجي كمرجع للإعدادات) |
9 | مجموعة كمية من الأوراق | طبقتان: 100-200 ورقة، ثلاث طبقات 60-150 ورقة |
10 | سرعة | الأعلى.10 مرات/دقيقة |
11 | وضع التحكم | عندما يتم إيقاف تشغيل الجهاز بشكل طبيعي، لا يمكن إيقاف تشغيله إلا بعد اكتمال أعمال النقل |
13 | أجزاء دعم الورق | يتم استخدام الفولاذ المقاوم للصدأ لضمان قوة وصلابة المنتج شبه النهائي بسرعة عالية |
14 | ||
15 | الطاقة (كيلوواط) | 3+3+0.75+1.8=8.5 |
16 | ضغط الهواء المضغوط (MPA) | ≥0.6 |
17 | استهلاك الغاز | 1000 لتر / التحول |
18 | التحكم في الجهد (الخامس) | 24 |
3.2 تشمل هذه الوحدة:
وصف | الكمية | وصف | الكمية |
التعامل مع الورق ودعم المؤازرة | مجموعتان (على الجهاز الرئيسي) | تحتجز نظام | 1 مجموعة/كل (على الجهاز الرئيسي) |
مضاعفات الإدراج | مجموعتان (على الجهاز الرئيسي) | إدخال الورق | مجموعتان (على الجهاز الرئيسي) |
حساب الإنتاجية (المثال على ذلك)
مواصفات ورق لف جامبو: 15 جرامًا للمتر المربع، 6 طبقات
عرض لفة جامبو: 1400 مم
معامل الكفاءة: 65%
مدة الإنتاج: 22 ساعة
سرعة الإنتاج: 70 م/دقيقة
عدد الآلات: مجموعة واحدة
سعة:
70 (م/دقيقة) * 1.4 (م) * 15 (جم/㎡) * 6 (رقائق) * 22 (ح) * 60 (دقيقة) * 1 (مجموعة) * 0.65/1000000
=7.5(ر)
ملاحظة: حساب الإنتاجية أعلاه هو للإشارة فقط.
ترتبط القدرة الإنتاجية المحددة بالوزن جرامًا وخصائص ورق الجامبو رول ومواصفات المنتج والوضع المحدد لكل شركة.
قائمة موردي قطع الغيار
1. جزء الفك
وصف | ماركة | وصف | ماركة |
الحزام الناقل | ليسيدا | تحمل المتداول | NSK، HRB، LYC أو CCZ وما إلى ذلك. |
حزام متزامن | بابيلي | انزلاق تحمل | منتجات تي آر |
حزام قابل للطي PA | مارتن | حزام قابل للطي PA | ليسيدا |
كم التوسع | ووفو | مكونات هوائية | ياديكي |
2. جزء الجهاز الرئيسي
وصف | ماركة | وصف | ماركة |
قطع سكين الورق | شينيون | التشبث | تشيانداي |
حزام متزامن | بابيلي | تحمل المتداول | NSK، HRB، LYC أو CCZ وما إلى ذلك. |
حزام قابل للطي PA | ليسيدا | انزلاق تحمل | اساهي أو TR |
حزام قابل للطي PA | مارتن | مكونات هوائية | ياديكي |
كم التوسع | ووفو | صمام تنظيم الضغط، مقياس الضغط | ياديكي |
مضخة فراغ | تايوان تيلونج (150 30 كيلو وات) | اسطوانة التحكم | ياديكي |
3. الأجزاء الكهربائية من موقف الفك
وصف | ماركة | وصف | ماركة |
تحويل التردد | INVT | وحدة الإدخال | INVT |
وحدة ردود الفعل التشفير | INVT | مستشعر الزاوية | تايوان |
محرك | Jiangmen Jiangsheng Motor، Dongguan Motor، Xingguang Transmission، إلخ. | تحويلة تقريبية | اومرون |
التشفير | لايكا، إيطاليا | التبديل الكهروضوئي | اومرون، بونر |
وحدة الكمية التناظرية | INVT |
الجزء الكهربائي من الجهاز الرئيسي
وصف | ماركة | وصف | ماركة |
تحويل التردد | INVT | المخفض | INVT |
وحدة ردود الفعل التشفير | INVT | أجهزة السيارات | INVT |
الآلات الكهربائية | Jiangmen Jiangsheng Motor، Dongguan Motor، Xingguang Transmission، إلخ. | شاشة اللمس | INVT |
المخفض | تايوان ليمينغ |

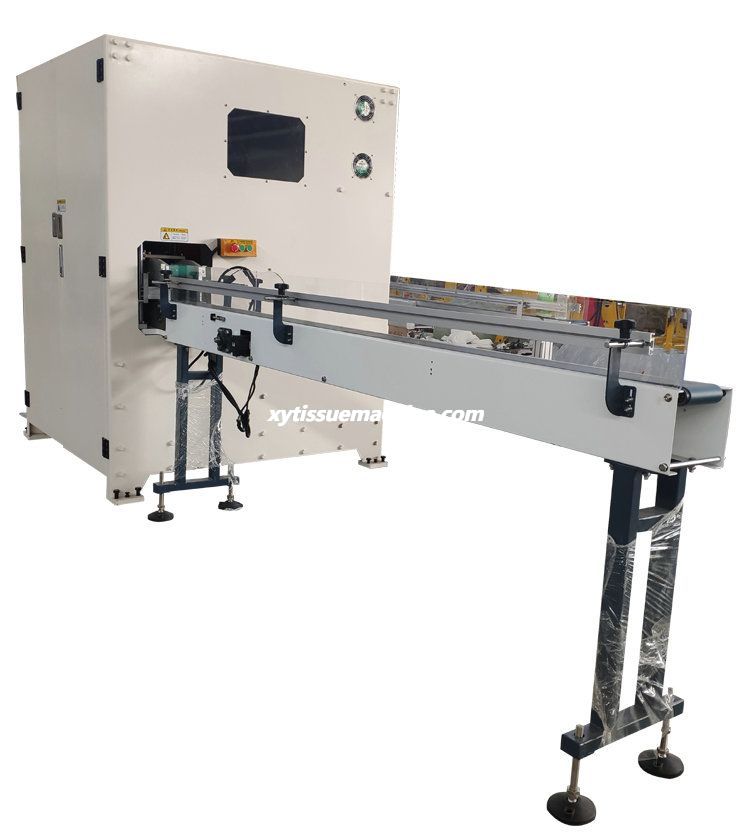

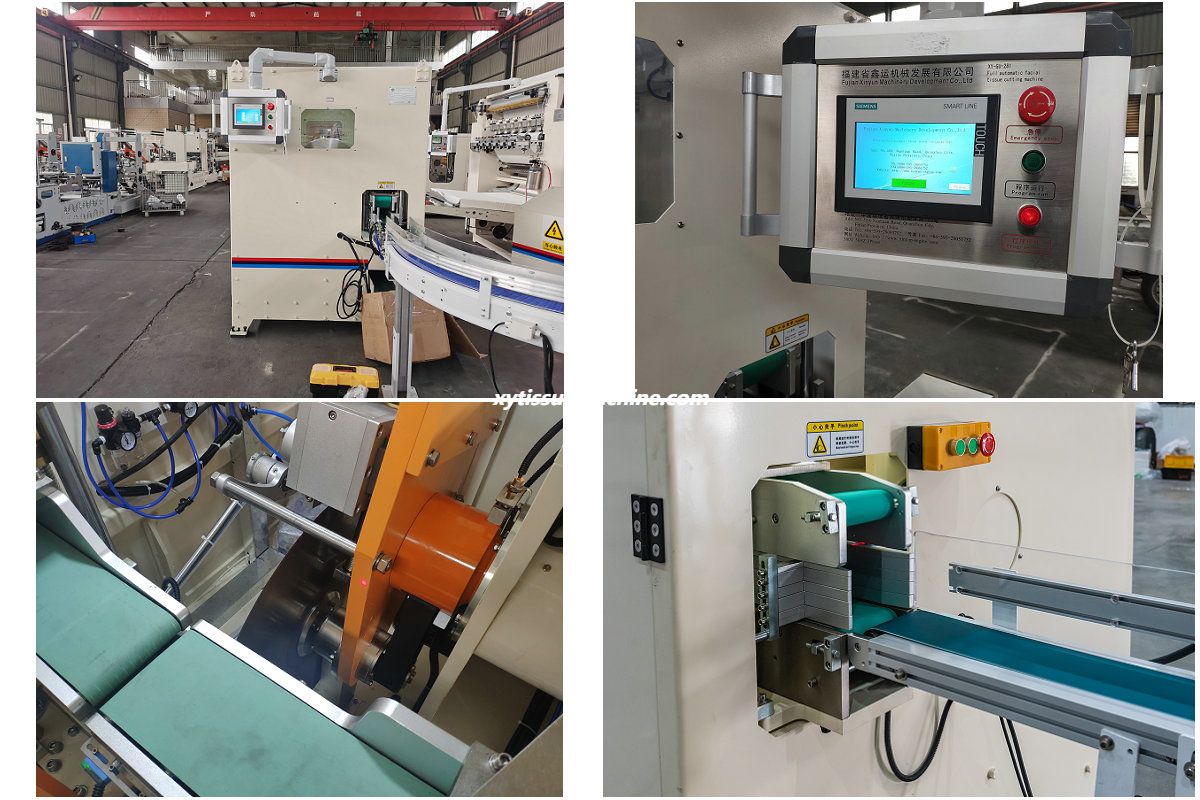

آلة القطع الدائرية الكبيرة ذات القناة الواحدة XY-GU-281
يتم استخدام قاطعة الورق Cyclotron لقطع صف من منتجات المناشف الورقية المطوية والمستديرة تلقائيًا، مثل المناديل القابلة للإزالة أو ورق لفة المرحاض.تعتمد الآلة بأكملها تقنية محرك سيرفو والتحكم في تردد سرعة المحرك وتعزيز استقرار قطع الورق، وتحسين دقة قطع الأنسجة وقطع الوجه النهائي المسطح.طول القطع ضمن نطاق الآلة يسمح بالتعديل التعسفي.زاوية عجلة طحن السكين الأوتوماتيكية الثابتة، تضمن جودة سكين الشحذ.غالبًا ما يقوم مكان طحن السكين بنفخ الهواء المضغوط للتبريد، ويمكن أن يتطابق مع سائل التبريد الخاص.
المؤشرات الفنية الاساسية
Designation | قيمه المعامل |
طول المنتجات غير المكتملة | الحد الأدنى 500 مم (أو 5 خطوط صغيرة) |
ارتفاع المنتج النهائي | 15 ~ 120 ملم |
سرعة التشغيل | 20 ~ 120 قطع / دقيقة |
القطر الخارجي للشفرة المستديرة | Φ610mm |
قطع الورق سكين دائري السرعة القصوى | 980 دورة / دقيقة |
مواصفات المنتجات النهائية | 70 ~ 300 ملم |
عرض الورق | 70 ~ 110 ملم |
طول القطع | 70 ~ 300 ملم |
طول اليسار | 20 ~ 65 ملم |
قوة | 11 كيلو واط |
مزود الطاقة | 380 فولت 50 هرتز |
ضغط جوي | 0.5 ~ 0.8MPa |
حجم الآلة | 4600*1700*2500 ملم |
وزن | 2300 ~ 2600 كجم |
الفرامل | إعداد المعلمة (تلقائي/يدوي) |
خطوة شحذ السكين | إعداد المعلمة (تلقائي) |
سكين شحذ هوائي | إعداد المعلمة (تلقائي/يدوي) |
انفخ الهواء | بدون |
مفتاح الضغط الكلي | القيمة (لا) |
واجهة الإنسان والكمبيوتر | دلتا (أو مختارة من قبل العميل) |
مغير التردد | دلتا |
محرك سيرفو | دلتا |

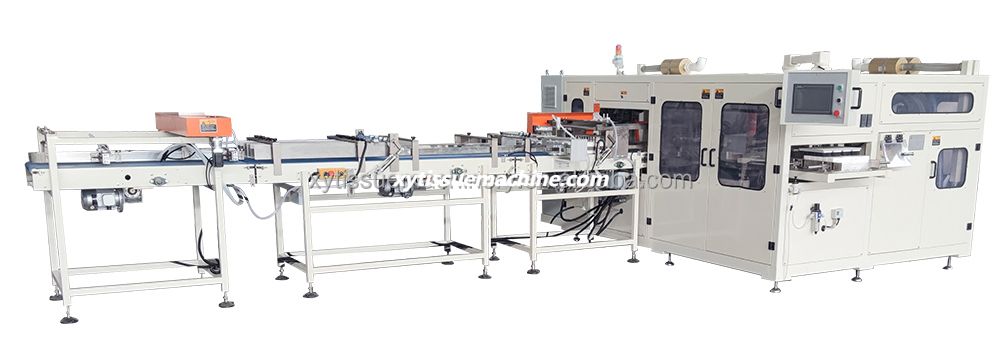

XY-BT-298 آلة تعبئة مناديل الوجه الأوتوماتيكية الكاملة ثلاثية الأبعاد

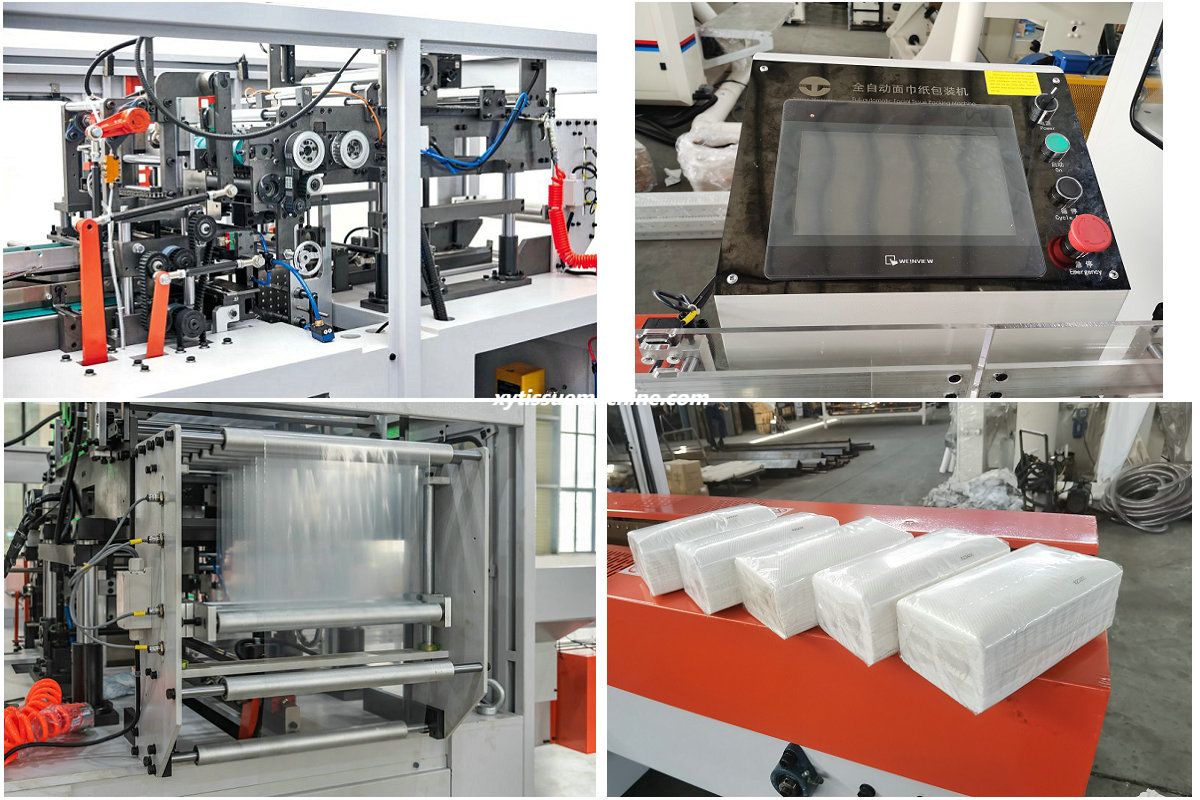

صور مفصلة
التقنية الرئيسية حدود
المواصفات الفنية | وصف | ملاحظة |
نطاق التطبيق | مناديل الوجه، منشفة اليد، منديل المناديل | |
وضع تغذية المعدات | ASF أوتوماتيكي بالكامل | خمسة أقسام من وضع التغذية المرن الذكي |
الأعلى.السرعة الميكانيكية التصميمية | الأعلى.100 كيس/دقيقة | المتعلقة بمواصفات التعبئة |
الأعلى.سرعة تشغيل مستقرة | 70 كيس/دقيقة | المتعلقة بمواصفات التعبئة |
نطاق طول الأنسجة (المنتج النهائي) | 120 ملم - 210 ملم | أكثر من هذا الحجم يمكن تخصيصها |
نطاق ارتفاع الأنسجة (المنتج النهائي) | 40 ملم - 100 ملم | |
نطاق عرض الأنسجة (المنتج النهائي) | 90 ملم - 105 ملم | |
قطع غيار لتغيير الحجم | 3 مجموعات | كمية التكوين القياسية، والمواصفات الدقيقة التي وضعها المستخدم |
حجم الماكينة (الطول * العرض * الارتفاع) | 4600*3620*1770 ملم | مقاس معياري |
وزن الآلة | حوالي 3000 كجم | |
مواد التعبئة والتغليف | فيلم سي بي بي | |
سمك الفيلم | 0.04 ملم - 0.055 ملم | |
أقصى قطر للفيلم | 400 ملم | أكثر من هذا الحجم يمكن تخصيصها |
قطر قلب الفيلم | 76 ملم | وفقا للمعايير الدولية |
أقصى عرض للفيلم | 340 ملم | أكثر من هذا الحجم يمكن تخصيصها |
المكبس الهوائي | الحد الأدنى لضغط الهواء 5MPA | مجهزة من قبل المستخدم |
إجمالي قوة المحرك | 4.8 كيلو واط | مجموع المحرك الرئيسي، محرك سيرفو، مجموع سرعة تنظيم قوة المحرك |
إجمالي قوة التدفئة | 4.6 كيلو واط | الختم الجانبي، جزء الختم الجانبي من قوة التسخين مجتمعة |
اختلاف الجهد | +/-10% | وفقا للمعايير الدولية |
الإدخال/الإخراج/الإدخال/الإخراج | 24VDC | مدخلات دائرة التحكم في نظام التحكم الكهربائي |
الإدخال/الإخراج/الإدخال/الإخراج | 24VDC | خرج دائرة التحكم في نظام التحكم الكهربائي |
وضع التحكم في حركة المعدات | مؤازرة ثلاثية المحاور والتحكم في موقع المحور | منحنى حركة CAM الإلكتروني |
وضع النقل الرئيسي للمعدات | كاميرا ميكانيكية 20crmnti + محرك الكامة الإلكتروني | |
اللون القياسي للآلة | رمادي، اللون الدولي RAL 7032 | رقم لون بطاقة الألوان الدولية RAL7032 |
أسلوب التعبئة والتغليف | تغليف ثلاثي الأبعاد | الختم الرأسي أولاً ثم الختم على الجانبين |

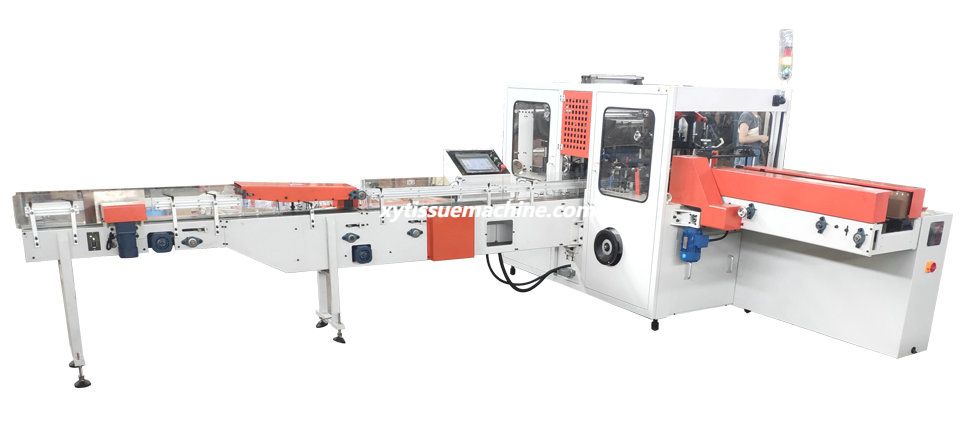

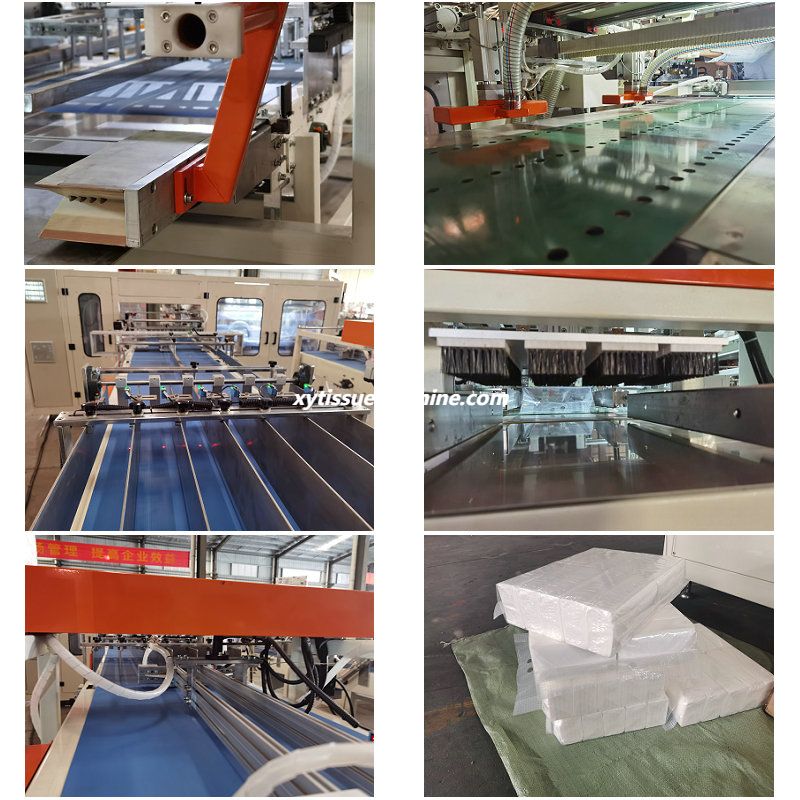

XY-BT-299 آلة تجميع مناديل الوجه الأوتوماتيكية بالكامل
صفات
◆ تشغيل تلقائي كامل.سرعة عالية. مناسبة لتعبئة رولات التعبئة (6،8،10 أكياس في كيس واحد).
◆ يمكن توصيلها بمنشار خشبي أو آلة تغليف لفة واحدة.
◆ نظام مؤازر، يتم التحكم فيه بواسطة PLC.
◆ تغذية تلقائية، تعديل تلقائي. اعتماد أجهزة استشعار عالية الجودة.
◆ تعمل بواسطة شاشة ملونة تعمل باللمس.
◆ وظيفة التوقف/ الإيقاف المؤقت في حالات الطوارئ، نظام إنذار السلامة، نظام حماية الطاقة الكهربائية والهواء.
◆ اعتماد نظام الختم والقطع بدرجة حرارة ثابتة.
نموذج | XY-BT-299 |
سعة | 18 كيس تجميع/دقيقة |
مزود الطاقة | 17 كيلو واط، 380 فولت، 50 هرتز |
مزود الهواء | 0.5-0.7MPA (مقدم من قبل المستخدم) |
وضع التغذية | نظام تغذية أوتوماتيكي كامل بمسارين |
مناسبة للتغليف | تجميع أنسجة الوجه |
حجم الحقيبة / لفات لكل كيس | الطول 600 * العرض (150-420) * الارتفاع (80-105) ملم 6、8、10 كيس/كيس تجميع |
وضع حقيبة التجميع | حقيبة مسبقة الصنع مع فتحة لتصريف الهواء |
تجميع مواد الحقيبة | بي، سمك:: ≥0.05mm |
متجر تجميع الحقائب | 40 ملم تخزين حقيبتين |
كمية تخزين الأكياس | ≥500 جهاز كمبيوتر شخصى |
وزن الآلة | 3500 كجم |
حجم الآلة | الطول 6800 * العرض 3700 * الارتفاع 1600 ملم |
قائمة التكوين
لا | اسم | نموذج مواصفات | ماركة | ملاحظة |
1 | شاشة اللمس | TPC1061/10.2 بوصة | كونلون تونجتاي | |
2 | مراقب | MP03A | أمين | |
3 | مقياس التحكم في درجة الحرارة | كي يانغ | ||
4 | أجهزة السيارات | ويتشوانغ | ||
5 | تحويل التردد | MD300A-S0.7BA | ويتشوانغ | 750 واط |
6 | مفتاح الكشف الكهروضوئي | اومرون | ||
7 | الاستشعار الكهروضوئية | N1212 | مريض | |
8 | من خلال شعاع التبديل الكهروضوئي | CX411D-E | باناسونيك | |
9 | تبديل إمدادات الطاقة | 100 واط | سنايدرسنايدر | |
10 | تناوب | HH52P-N/DC24V | اومرون | |
11 | تتابع الحالة الصلبة | 75دا | يانجمينج | |
12 | زر | سنايدر | ||
13 | صمام الملف اللولبي | 4V210-08/2V025-08 | تكنولوجيا الهواء | |
14 | تحمل | نسك، هرب |
XY-GU-AA خط إنتاج آلة نقل مناديل الوجه الأوتوماتيكية بالكامل
يتكون خط إنتاج مناديل الوجه الأوتوماتيكي من آلة طي مناديل الوجه مع نظام النقل، آلة قطع المنشار أحادية القناة، آلة تعبئة الأكياس المفردة.تعمل الآلة بسلاسة واستقرار من المواد الخام إلى المنتجات النهائية.يتمتع خط الإنتاج هذا بدرجة عالية من الأتمتة، مما يوفر تكاليف العمالة، ويقلل من كثافة اليد العاملة، وهو الخيار الأفضل لإنتاج منتجات الأنسجة.
رابط الفيديو:
https://www.youtube.com/embed/BRZRt65KCg0?si=ZiENfvXIlwIrhrBR
آلة طي مناديل الوجه الأوتوماتيكية الكاملة XY-GU-20A مع نظام النقل
الميزة والوظائف:
تعتمد أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية، والتي تحل بشكل فعال استقرار كسر الورق وعمر خدمة الشفرة.
يعتمد هيكل أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية من السكين المستقيم الأصلي إلى نوع القطع الكامل، وأسطوانة السكين الحلزونية هي نوع القطع النقطي، الذي يحل عدم استقرار كسر الورق و العمر القصير للشفرة بسبب هيكل السكين المستقيم الأصلي.
لا. | وصف | المعايير الفنية |
1 | الأعلى.عرض لفة جامبو (مم) | 1400 |
2 | قطر لفة جامبو (مم) | <= ¢ 1500 |
3 | سرعة الفك (م/دقيقة) | <130 |
4 | القطر الداخلي للفة الجامبو | ¢76.3 ملم |
5 | هيكل الآلة | نوع الجدار وهيكل الإطار |
6 | وزن لفة الجامبو (T) | ماكس.0.8 |
7 | نظام فك اللفائف | حزام تغذية الورق بحزام قاعدة الورقة |
8 | محاذاة لفة جامبو | دليل التكيف |
9 | وضع الاسترخاء | في اتجاه عقارب الساعة |
10 | طريقة خيط الورق | يدوي |
11 | الكشف عن انقطاع الورق | مع نظام الكشف عن كسر الورق، فإن الآلة بأكملها سوف تتوقف عند حدوث كسر للورق، مما يقلل من هدر الورق الخام |
12 | قوة | 1.5 كيلو واط |
13 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
14 | استهلاك الغاز | 1000 لتر / التحول |
15 | وضع النقل لحوامل لفة الجامبو | محرك مستقل للتحكم |
الانتقال | ||
16 | الحزام الناقل | محرك الحزام المسطح |
17 | تعديل لفة جامبو | محرك المسمار |
آخر | ||
17 | حماية | مكونات ناقل الحركة الرئيسية محمية بغطاء واقي |
1.2 تشمل هذه الوحدة:
وصف | الكمية |
نظام الناقل | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام توسيط لفة جامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام خيوط الورق الجامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام النقل | مجموعة واحدة/مجموعة (على الرف الخلفي) |
قاعدة ثابتة من رول جامبو | مجموعتان/مجموعة (على الرف الخلفي) |
رمح لفة جامبو | مجموعة واحدة/مجموعة (على الرف الخلفي) |
نظام تثبيت وخروج جامبو رول | مجموعتان/مجموعة (على الرف الخلفي) |
2.1.1 جهاز طي الإطار الرئيسي (مجموعة واحدة/مجموعة)
لا. | وصف | المعايير الفنية |
1 | سرعة التصميم | 100 م/دقيقة |
2 | سرعة مستقرة | 70-80 م/دقيقة، أو ماكس.عدد الأكوام الطويلة: 6-10 أكوام طويلة/دقيقة (قابل واحدة فقط منها) |
3 | تتكشف حجم المنتج النهائي (مم) | 180(+1,-3)* عرض المنتج النهائي |
4 | حجم المنتج النهائي المطوي (مم) | 90(+3,-1)* عرض المنتج النهائي |
5 | ارتفاع المنتج النهائي (مم) | 50 مم - 135 مم (ارتفاع الطي، وليس ارتفاع التعبئة) |
6 | هيكل الآلة | هيكل ورق الحائط |
7 | طريقة العد | عملية تشفير عالية الدقة (دقيقة بنسبة 100٪) |
8 | طريقة الطي | فراغ الامتزاز للطي |
9 | أسلوب للطي | قابلة للطي على شكل حرف V |
10 | طريقة تجهيز الأسطوانة القابلة للطي | بعد التبريد والتلطيف، واستخدام معالجة الفتحات العميقة عالية الدقة لضمان صلابة وقوة كل أسطوانة، ويتم معالجة كل ذلك بواسطة مركز التصنيع باستخدام الحاسب الآلي.يضمن التوازن الديناميكي بمستوى G3.2 دقة أسطوانة الطي أثناء عملية الطي عالية السرعة. |
11 | بكرة قابلة للطي من ورق الكسر | هناك 2 لفات قابلة للطي لتكسير الورق، ويوجد 3 إلى 4 سكاكين سفلية لتكسير الورق موزعة على اللفة بشكل متوسط (سيتغير العدد وفقًا للمواصفات)، وذلك لضمان أن يكون طول كل كسر ورق 180 (+1 - 3) مم، ويوجد فتحات امتصاص مفرغة منتظمة بجانب كل سكينة سفلية على سطح اللفة، والتي تستخدم لامتصاص ورقة القاعدة المقطوعة المثبتة على سطح اللفة |
12 | هناك 3-4 سكاكين إدخال و3-4 فتحات قابلة للطي على شكل حرف V على اللفة (سيتغير الرقم وفقًا للمواصفات)، مما يضمن أن حجم الورق الأساسي بعد الطي هو 90 مم (+ 3، - 1)، وتوجد فتحات امتصاص فراغية منتظمة بجانب سكاكين الإدخال وفتحات على شكل حرف V قابلة للطي على سطح اللفة، والتي تستخدم لامتصاص الورق الأساسي المقطوع المتصل بسطح اللفة | |
13 | الشفرات السفلية | جميعها تمت معالجتها بمواد مستوردة، وهيكل الشفرات السفلية وفتحة الشفط يضمنان عدم انقلاب الورق عند القطع بسرعة عالية، مما يجعل المنتجات النهائية أكثر دقة. |
14 | الشفرات العلوية | جميعها تمت معالجتها بمواد مستوردة، وتم اعتماد تصميم الشفرات لضمان متانة السكاكين |
15 | طريقة تقطيع الورق | الرفع الشامل.هناك شفرة حلزونية في الأمام والخلف.هيكل كسر الورق الحلزوني يجعل كسر الورق ثابتًا والشفرات متينة. |
16 | طريقة خيط الورق | يدوي |
17 | هيكل قناة فراغ | يجب أن يتحمل المشتري مسؤولية إنشاء وتركيب أنابيب مجاري الهواء |
18 | وظيفة قياس الماكينة | يمكن للآلة تحديد وظيفة القياس |
19 | قوة المحرك الرئيسي (كيلوواط) | 4 كيلو واط |
20 | قوة مضخة الفراغ (كيلوواط) | 22 |
21 | الطاقة (الخامس / هرتز) | 380 فولت 50 هرتز 3 مراحل |
22 | الجهد (الخامس) | 24 |
23 | ضغط الهواء المضغوط (MPa) | ≥0.6 |
23 | استهلاك الغاز | 1000 لتر / التحول |
2.1.2 تشمل هذه الوحدة ما يلي:
وصف | الكمية | وصف | الكمية |
بكرة تغذية الورق | 2 لفات (على الجهاز الرئيسي) | لفة سكين دوامة | مجموعتان (على الجهاز الرئيسي) |
بكرة طي الورق | مجموعتان (على الجهاز الرئيسي) | الأسطوانة السفلية لقطع الورق | مجموعتان (على الجهاز الرئيسي) |
شفط عاصي | (على الجهاز الرئيسي) | الأسطوانة المنحنية | |
شوكة متحولة آسى | مجموعتان (على الجهاز الرئيسي) | نظام النقل الميكانيكي | مجموعتان (على الجهاز الرئيسي) |
نظام التحكم في الشوكة المتغيرة | مجموعتان (على الجهاز الرئيسي) | مضخة فراغ | 1 مجموعة |
مجموعتان (مجهزتان بالجهاز الرئيسي) | |||
نظام يربك | مجموعتان (على الجهاز الرئيسي) | صندوق الكهرباء | مجموعة واحدة (على الجهاز الرئيسي) |
غطاء حماية | مجموعة واحدة (على الجهاز الرئيسي) | نظام الكشف عن كسر الورق | مجموعة واحدة (على الجهاز الرئيسي) |
نظام التحكم في كسر الورق | مجموعتان (على الجهاز الرئيسي) | شاشة اللمس | مجموعة واحدة (على الجهاز الرئيسي) |
2.2.1 نظام نقش الحواف (يمكن تخصيص النقش الكامل) 1 مجموعة / مجموعة
لا | وصف | المعايير الفنية |
1 | وظيفة النقش الحافة | الآلة مجهزة بمجموعتين من أجهزة نقش الحواف، والمسافة بين خطوط نقش الحواف قابلة للتعديل، والحد الأدنى للمسافة هو 35 مم |
2 | عدد عجلات النقش على الحواف | يمكن تخصيصها (قياسية؟ مجموعات) |
3 | تنفيذ النقش الحافة | يمكن تعديل كل مجموعة من النقش بشكل منفصل باستخدام الوسادة الهوائية، ويتم تشغيل عجلة النقش بشكل سلبي |
4 | اللفات السفلية من نقش الحافة | توجد أسطوانة نقش في الأمام وواحدة في الخلف |
5 | عجلات النقش الحافة | يتم إصلاح المحمل ويتم معالجة سطح المحمل بنمط كهربائي؛يجب أن يحدد المشتري الشكل ومسافة خطوط النقش وتأثير نقش الحافة ويؤكدها الطرفان.يمكن استخدام عجلات النقش على الحواف لأكثر من 6 أشهر. |
6 | اللفات السفلية من نقش الحافة | باستخدام المعالجة الحرارية للفولاذ، تأكد من درجة HRC60 أعلاه، والمعالجة السطحية الخاصة، تضمن الاستخدام لأكثر من عام واحد |
7 | وضع التشحيم | يوجد جهاز تشحيم مستقل لكل مجموعة من عجلات نقش الحواف |
8 | تبديل نظام النقش الحافة | من خلال تشغيل شاشة اللمس لاختيار مناديل الوجه بنقش أو بدون نقش |
9 | ضغط الهواء المضغوط (MPA) | ≥0.6 |
10 | استهلاك الغاز | 500 لتر / التحول |
2.2.2 تشمل هذه الوحدة ما يلي:
وصف | الكمية | وصف | الكمية |
بكرات سفلية من حافة النقش | مجموعتان (على الجهاز الرئيسي) | نظام النقش | (على الجهاز الرئيسي) |
3.1 نظام النقل التلقائي 1 مجموعة / مجموعة
لا | وصف | المعايير الفنية |
1 | نظام النقل | 4 أجهزة تحكم مؤازرة يمكنها تحقيق النقل التلقائي |
2 | هيكل النقل | هيكل ورق الحائط |
3 | جهاز منزلق للنقل | جميع الأجهزة المنزلقة تعتمد محمل خطي مستورد، وتعتمد هيكل عمود مزدوج لضمان استقرار كل جزء من نظام النقل |
4 | نقل الشغل الرئيسي | كلها مصنوعة من سبائك الألومنيوم وتمت معالجتها بواسطة مركز التصنيع CNC، مما يضمن دقة النقل |
5 | يربك خروج الورق | جميعها معالجة من سبائك الألومنيوم المستوردة، لضمان أن الورق الخارجي لن يؤثر على تأثير النقل |
6 | أجزاء هوائية | يتم استخدام المكونات الهوائية AIRTAC لضمان دقة النقل |
7 | تتبع كميات الورقة | يتم اعتماد التشفير عالي الدقة |
8 | تعديل كميات الورقة | يتم ضبطه على شاشة PLC ويمكن تعديل كميات الأوراق بدقة 100% (مع وجود رقم زوجي كمرجع للإعدادات) |
9 | مجموعة كمية من الأوراق | طبقتان: 100-200 ورقة، ثلاث طبقات 60-150 ورقة |
10 | سرعة | الأعلى.10 مرات/دقيقة |
11 | وضع التحكم | عندما يتم إيقاف تشغيل الجهاز بشكل طبيعي، لا يمكن إيقاف تشغيله إلا بعد اكتمال أعمال النقل |
13 | أجزاء دعم الورق | يتم استخدام الفولاذ المقاوم للصدأ لضمان قوة وصلابة المنتج شبه النهائي بسرعة عالية |
14 | ||
15 | الطاقة (كيلوواط) | 3+3+0.75+1.8=8.5 |
16 | ضغط الهواء المضغوط (MPA) | ≥0.6 |
17 | استهلاك الغاز | 1000 لتر / التحول |
18 | التحكم في الجهد (الخامس) | 24 |
3.2 تشمل هذه الوحدة:
وصف | الكمية | وصف | الكمية |
التعامل مع الورق ودعم المؤازرة | مجموعتان (على الجهاز الرئيسي) | تحتجز نظام | 1 مجموعة/كل (على الجهاز الرئيسي) |
مضاعفات الإدراج | مجموعتان (على الجهاز الرئيسي) | إدخال الورق | مجموعتان (على الجهاز الرئيسي) |
حساب الإنتاجية (المثال على ذلك)
مواصفات ورق لف جامبو: 15 جرامًا للمتر المربع، 6 طبقات
عرض لفة جامبو: 1400 مم
معامل الكفاءة: 65%
مدة الإنتاج: 22 ساعة
سرعة الإنتاج: 70 م/دقيقة
عدد الآلات: مجموعة واحدة
سعة:
70 (م/دقيقة) * 1.4 (م) * 15 (جم/㎡) * 6 (رقائق) * 22 (ح) * 60 (دقيقة) * 1 (مجموعة) * 0.65/1000000
=7.5(ر)
ملاحظة: حساب الإنتاجية أعلاه هو للإشارة فقط.
ترتبط القدرة الإنتاجية المحددة بالوزن جرامًا وخصائص ورق الجامبو رول ومواصفات المنتج والوضع المحدد لكل شركة.
قائمة موردي قطع الغيار
1. جزء الفك
وصف | ماركة | وصف | ماركة |
الحزام الناقل | ليسيدا | تحمل المتداول | NSK، HRB، LYC أو CCZ وما إلى ذلك. |
حزام متزامن | بابيلي | انزلاق تحمل | منتجات تي آر |
حزام قابل للطي PA | مارتن | حزام قابل للطي PA | ليسيدا |
كم التوسع | ووفو | مكونات هوائية | ياديكي |
2. جزء الجهاز الرئيسي
وصف | ماركة | وصف | ماركة |
قطع سكين الورق | شينيون | التشبث | تشيانداي |
حزام متزامن | بابيلي | تحمل المتداول | NSK، HRB، LYC أو CCZ وما إلى ذلك. |
حزام قابل للطي PA | ليسيدا | انزلاق تحمل | اساهي أو TR |
حزام قابل للطي PA | مارتن | مكونات هوائية | ياديكي |
كم التوسع | ووفو | صمام تنظيم الضغط، مقياس الضغط | ياديكي |
مضخة فراغ | تايوان تيلونج (150 30 كيلو وات) | اسطوانة التحكم | ياديكي |
3. الأجزاء الكهربائية من موقف الفك
وصف | ماركة | وصف | ماركة |
تحويل التردد | INVT | وحدة الإدخال | INVT |
وحدة ردود الفعل التشفير | INVT | مستشعر الزاوية | تايوان |
محرك | Jiangmen Jiangsheng Motor، Dongguan Motor، Xingguang Transmission، إلخ. | تحويلة تقريبية | اومرون |
التشفير | لايكا، إيطاليا | التبديل الكهروضوئي | اومرون، بونر |
وحدة الكمية التناظرية | INVT |
الجزء الكهربائي من الجهاز الرئيسي
وصف | ماركة | وصف | ماركة |
تحويل التردد | INVT | المخفض | INVT |
وحدة ردود الفعل التشفير | INVT | أجهزة السيارات | INVT |
الآلات الكهربائية | Jiangmen Jiangsheng Motor، Dongguan Motor، Xingguang Transmission، إلخ. | شاشة اللمس | INVT |
المخفض | تايوان ليمينغ |
آلة القطع الدائرية الكبيرة ذات القناة الواحدة XY-GU-281
يتم استخدام قاطعة الورق Cyclotron لقطع صف من منتجات المناشف الورقية المطوية والمستديرة تلقائيًا، مثل المناديل القابلة للإزالة أو ورق لفة المرحاض.تعتمد الآلة بأكملها تقنية محرك سيرفو والتحكم في تردد سرعة المحرك وتعزيز استقرار قطع الورق، وتحسين دقة قطع الأنسجة وقطع الوجه النهائي المسطح.طول القطع ضمن نطاق الآلة يسمح بالتعديل التعسفي.زاوية عجلة طحن السكين الأوتوماتيكية الثابتة، تضمن جودة سكين الشحذ.غالبًا ما يقوم مكان طحن السكين بنفخ الهواء المضغوط للتبريد، ويمكن أن يتطابق مع سائل التبريد الخاص.
المؤشرات الفنية الاساسية
Designation | قيمه المعامل |
طول المنتجات غير المكتملة | الحد الأدنى 500 مم (أو 5 خطوط صغيرة) |
ارتفاع المنتج النهائي | 15 ~ 120 ملم |
سرعة التشغيل | 20 ~ 120 قطع / دقيقة |
القطر الخارجي للشفرة المستديرة | Φ610mm |
قطع الورق سكين دائري السرعة القصوى | 980 دورة / دقيقة |
مواصفات المنتجات النهائية | 70 ~ 300 ملم |
عرض الورق | 70 ~ 110 ملم |
طول القطع | 70 ~ 300 ملم |
طول اليسار | 20 ~ 65 ملم |
قوة | 11 كيلو واط |
مزود الطاقة | 380 فولت 50 هرتز |
ضغط جوي | 0.5 ~ 0.8MPa |
حجم الآلة | 4600*1700*2500 ملم |
وزن | 2300 ~ 2600 كجم |
الفرامل | إعداد المعلمة (تلقائي/يدوي) |
خطوة شحذ السكين | إعداد المعلمة (تلقائي) |
سكين شحذ هوائي | إعداد المعلمة (تلقائي/يدوي) |
انفخ الهواء | بدون |
مفتاح الضغط الكلي | القيمة (لا) |
واجهة الإنسان والكمبيوتر | دلتا (أو مختارة من قبل العميل) |
مغير التردد | دلتا |
محرك سيرفو | دلتا |
XY-BT-298 آلة تعبئة مناديل الوجه الأوتوماتيكية الكاملة ثلاثية الأبعاد
صور مفصلة
التقنية الرئيسية حدود
المواصفات الفنية | وصف | ملاحظة |
نطاق التطبيق | مناديل الوجه، منشفة اليد، منديل المناديل | |
وضع تغذية المعدات | ASF أوتوماتيكي بالكامل | خمسة أقسام من وضع التغذية المرن الذكي |
الأعلى.السرعة الميكانيكية التصميمية | الأعلى.100 كيس/دقيقة | المتعلقة بمواصفات التعبئة |
الأعلى.سرعة تشغيل مستقرة | 70 كيس/دقيقة | المتعلقة بمواصفات التعبئة |
نطاق طول الأنسجة (المنتج النهائي) | 120 ملم - 210 ملم | أكثر من هذا الحجم يمكن تخصيصها |
نطاق ارتفاع الأنسجة (المنتج النهائي) | 40 ملم - 100 ملم | |
نطاق عرض الأنسجة (المنتج النهائي) | 90 ملم - 105 ملم | |
قطع غيار لتغيير الحجم | 3 مجموعات | كمية التكوين القياسية، والمواصفات الدقيقة التي وضعها المستخدم |
حجم الماكينة (الطول * العرض * الارتفاع) | 4600*3620*1770 ملم | مقاس معياري |
وزن الآلة | حوالي 3000 كجم | |
مواد التعبئة والتغليف | فيلم سي بي بي | |
سمك الفيلم | 0.04 ملم - 0.055 ملم | |
أقصى قطر للفيلم | 400 ملم | أكثر من هذا الحجم يمكن تخصيصها |
قطر قلب الفيلم | 76 ملم | وفقا للمعايير الدولية |
أقصى عرض للفيلم | 340 ملم | أكثر من هذا الحجم يمكن تخصيصها |
المكبس الهوائي | الحد الأدنى لضغط الهواء 5MPA | مجهزة من قبل المستخدم |
إجمالي قوة المحرك | 4.8 كيلو واط | مجموع المحرك الرئيسي، محرك سيرفو، مجموع سرعة تنظيم قوة المحرك |
إجمالي قوة التدفئة | 4.6 كيلو واط | الختم الجانبي، جزء الختم الجانبي من قوة التسخين مجتمعة |
اختلاف الجهد | +/-10% | وفقا للمعايير الدولية |
الإدخال/الإخراج/الإدخال/الإخراج | 24VDC | مدخلات دائرة التحكم في نظام التحكم الكهربائي |
الإدخال/الإخراج/الإدخال/الإخراج | 24VDC | خرج دائرة التحكم في نظام التحكم الكهربائي |
وضع التحكم في حركة المعدات | مؤازرة ثلاثية المحاور والتحكم في موقع المحور | منحنى حركة CAM الإلكتروني |
وضع النقل الرئيسي للمعدات | كاميرا ميكانيكية 20crmnti + محرك الكامة الإلكتروني | |
اللون القياسي للآلة | رمادي، اللون الدولي RAL 7032 | رقم لون بطاقة الألوان الدولية RAL7032 |
أسلوب التعبئة والتغليف | تغليف ثلاثي الأبعاد | الختم الرأسي أولاً ثم الختم على الجانبين |
XY-BT-299 آلة تجميع مناديل الوجه الأوتوماتيكية بالكامل
صفات
◆ تشغيل تلقائي كامل.سرعة عالية. مناسبة لتعبئة رولات التعبئة (6،8،10 أكياس في كيس واحد).
◆ يمكن توصيلها بمنشار خشبي أو آلة تغليف لفة واحدة.
◆ نظام مؤازر، يتم التحكم فيه بواسطة PLC.
◆ تغذية تلقائية، تعديل تلقائي. اعتماد أجهزة استشعار عالية الجودة.
◆ تعمل بواسطة شاشة ملونة تعمل باللمس.
◆ وظيفة التوقف/ الإيقاف المؤقت في حالات الطوارئ، نظام إنذار السلامة، نظام حماية الطاقة الكهربائية والهواء.
◆ اعتماد نظام الختم والقطع بدرجة حرارة ثابتة.
نموذج | XY-BT-299 |
سعة | 18 كيس تجميع/دقيقة |
مزود الطاقة | 17 كيلو واط، 380 فولت، 50 هرتز |
مزود الهواء | 0.5-0.7MPA (مقدم من قبل المستخدم) |
وضع التغذية | نظام تغذية أوتوماتيكي كامل بمسارين |
مناسبة للتغليف | تجميع أنسجة الوجه |
حجم الحقيبة / لفات لكل كيس | الطول 600 * العرض (150-420) * الارتفاع (80-105) ملم 6、8、10 كيس/كيس تجميع |
وضع حقيبة التجميع | حقيبة مسبقة الصنع مع فتحة لتصريف الهواء |
تجميع مواد الحقيبة | بي، سمك:: ≥0.05mm |
متجر تجميع الحقائب | 40 ملم تخزين حقيبتين |
كمية تخزين الأكياس | ≥500 جهاز كمبيوتر شخصى |
وزن الآلة | 3500 كجم |
حجم الآلة | الطول 6800 * العرض 3700 * الارتفاع 1600 ملم |
قائمة التكوين
لا | اسم | نموذج مواصفات | ماركة | ملاحظة |
1 | شاشة اللمس | TPC1061/10.2 بوصة | كونلون تونجتاي | |
2 | مراقب | MP03A | أمين | |
3 | مقياس التحكم في درجة الحرارة | كي يانغ | ||
4 | أجهزة السيارات | ويتشوانغ | ||
5 | تحويل التردد | MD300A-S0.7BA | ويتشوانغ | 750 واط |
6 | مفتاح الكشف الكهروضوئي | اومرون | ||
7 | الاستشعار الكهروضوئية | N1212 | مريض | |
8 | من خلال شعاع التبديل الكهروضوئي | CX411D-E | باناسونيك | |
9 | تبديل إمدادات الطاقة | 100 واط | سنايدرسنايدر | |
10 | تناوب | HH52P-N/DC24V | اومرون | |
11 | تتابع الحالة الصلبة | 75دا | يانجمينج | |
12 | زر | سنايدر | ||
13 | صمام الملف اللولبي | 4V210-08/2V025-08 | تكنولوجيا الهواء | |
14 | تحمل | نسك، هرب |
1610 مبنى المؤسسة، وانان، لوجيانغ، تشيوانتشو، فوجيان، الصين
الهاتف: 13685949824- 86+
واتساب: 13685949824- 86+
بريد إلكتروني: elaine@xinyun-engine.com
