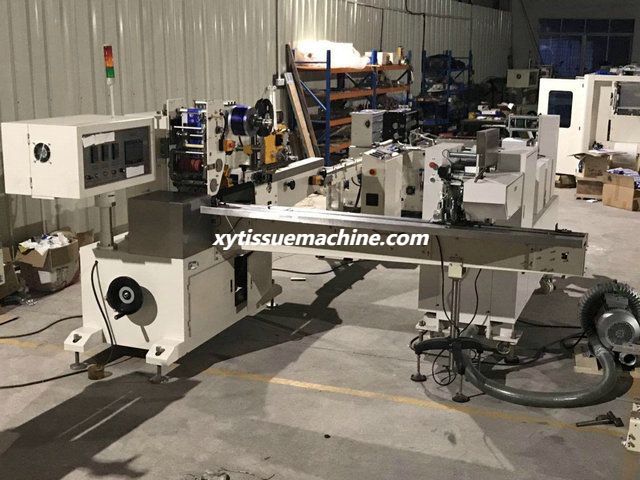

آلة تصنيع مناديل الجيب الصغيرة الأوتوماتيكية عالية السرعة CE

             XY-NGU-21C CE منديل أوتوماتيكي عالي السرعة

             خط إنتاج آلة تصنيع مناديل الجيب الصغيرة

الخطوط العريضة

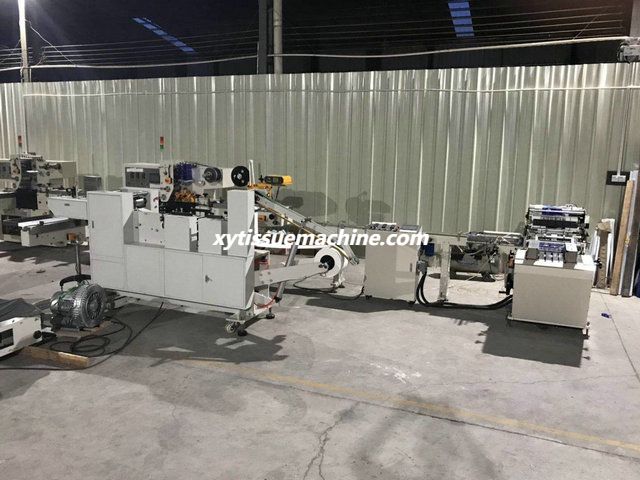

يتكون خط إنتاج آلة مناديل الجيب الأوتوماتيكية من آلة طي مناديل الجيب، آلة تعبئة الأكياس المفردة وآلة تعبئة الحزم.تعمل الآلات بسلاسة وثبات بدءًا من المواد الخام وحتى منتجات الأنسجة النهائية.إنه اختيار جيد لإنتاج منتجات الأنسجة.

Vرابط الفكرة:  https://youtu.be/8Te8w-G7qrg

تفاصيل المواصفات

1.  NGU-21C-1L ماكينة طي مناديل الجيب (مناديل المناديل) مع فاصل

سرعة الفاصل: 60 كيس/دقيقة

التحكم في البرمجة: PLC

إعداد المعلمة: شاشة تعمل باللمس

التحكم في السرعة: محول التردد

المواد الخام: 13-25 جم 1-3 طبقات

عرض لفة الجامبو: 210 ملم

ضياء الخارجي.من لفة جامبو: ماكس.1500 ملم

ضياء داخلي.من لفة جامبو الأساسية: 76.2 ملم

الكبح: هوائي

وحدة النقش: نقش فردي (من الفولاذ إلى المطاط، ختم مصمم من قبل المستخدم)

مضخة التفريغ: 5.5 كيلو واط، 380 فولت، 50 هرتز

سرعة الإنتاج: 600 قطعة/دقيقة (يتم التحكم فيها بواسطة محول التردد)

حجم المنتجات النهائية: 210*210 مللي متر

المنتجات النهائية مطوية الحجم: 102*52 مللي متر و 72*52 مللي متر

ناقل الحركة الرئيسي: ناقل الحركة بالسلسلة والعجلات

الطاقة: 0.75 كيلو واط، 380 فولت، 50 هرتز

ضغط النظام الهوائي: 6 كجم/سم2 (مزود من قبل المستخدم)

العداد: عداد إلكتروني

الحجم الكلي: 3851 × 650 × 1380 مم (الطول × العرض × الارتفاع)

الوزن الزائد: حوالي 1 طن

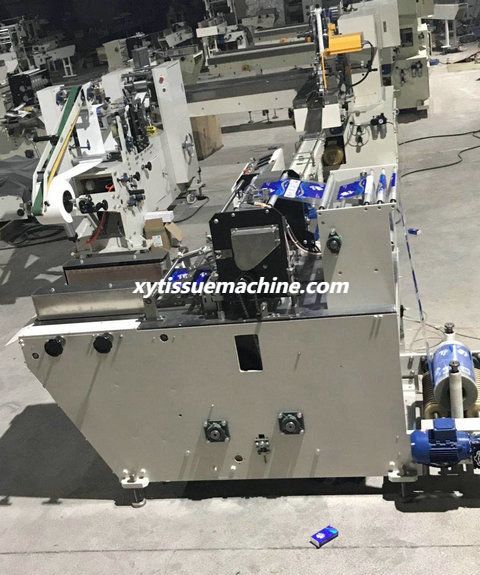

2.  ماكينة تعبئة مناديل الجيب الأوتوماتيكية (مناديل المناديل).

  حجم المنتج النهائي: الحجم القياسي: الطول = 102 مم، العرض = 52 مم، الارتفاع = 22-26 مم

                                           الحجم الصغير: الطول = 72 مم، العرض = 52 مم، الارتفاع = 22-26 مم

  حجم التعبئة (الطول * العرض * الارتفاع): (70-110)*(50-55)*(20-28) ملم

  سرعة الماكينة: 105 كيس/دقيقة

  السرعة المستقرة: 90 كيس/دقيقة

  قوة التسخين: 3.5 كيلو وات، 220 فولت، 50 هرتز

  قوة المحرك: 1.5 كيلو واط، 380 فولت، 50 هرتز

  مواد التعبئة والتغليف: غشاء ختم الحرارة على الوجهين مثل CPP، PE، CPP

  التحكم في البرمجة: PLC (سيمنز)

  محول التردد: ميتسوبيشي

  ضغط الهواء: 0.6 ميجا باسكال (مزود من قبل المستخدم)

  إعداد المعلمة: شاشة تعمل باللمس (WEINVIEW)

  محرك خطوة:  0.38 كيلو واط، 380 فولت، 50 هرتز (كينكو)

  حجم الماكينة: 2840*2650*1720 مم (الطول*العرض*الارتفاع)

  البراغي: جميعها ذات مقبس سداسي

  وزن الماكينة: 1.5 طن

3.  ماكينة تغليف مناديل الجيب الأوتوماتيكية (منديل المناديل) (قناة واحدة)

  حجم المنتج النهائي: 5*2 (الحجم القياسي: 260*102*44/52 مم،  حجم صغير: 260*72*44/52 مللي متر)

  سرعة الماكينة: 8-12 كيس/دقيقة

  قوة التسخين: 1.78 كيلو واط، 380 فولت، 50 هرتز

  قوة المحرك: 1.5 كيلو واط، 380 فولت، 50 هرتز

  مواد التعبئة والتغليف: غشاء ختم الحرارة على الوجهين مثل CPP، PE، إلخ.

  التحكم في البرمجة: PLC (سيمنز)

  محول التردد: ميتسوبيشي

  ضغط الهواء: 0.6 ميجا باسكال (مزود من قبل المستخدم)

  إعداد المعلمة: شاشة تعمل باللمس (WEINVIEW)

  محرك خطوة:  0.38 كيلو واط، 380 فولت، 50 هرتز (WOTO)

  حجم الماكينة: 2500*2350*1550 مم (الطول*العرض*الارتفاع)

  وزن الماكينة: 1.4 طن

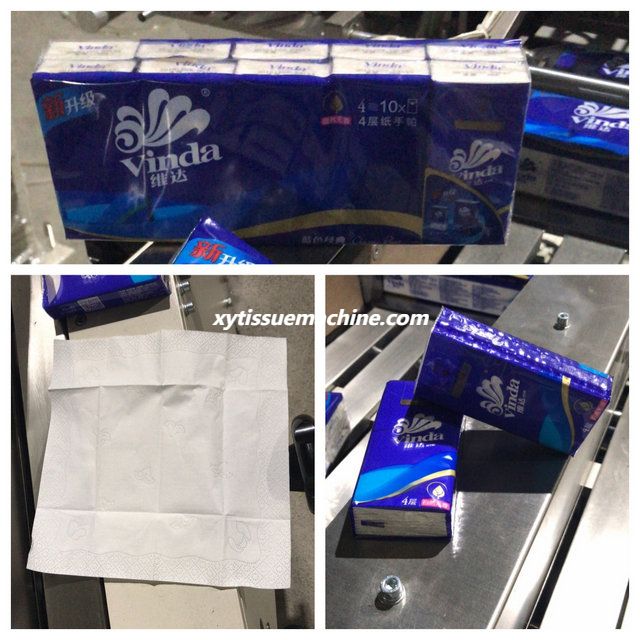

منتجات مناديل الجيب النهائية
