| عرض لفة جامبو: | |
|---|---|
| سرعة: | |
| أسلوب النقش: | |
| أسلوب القطع: | |
| نمط التعبئة: | |
| الكمية: | |
XY-GU-AA
XINYUN
8441809000
XY-GU-AA خط إنتاج آلة تصنيع مناديل الوجه الأوتوماتيكية بالكامل
الخطوط العريضة
إنتاج آلة مناديل الوجه ذات النمط المعلق الأوتوماتيكي خط يكون تتكون ل طي أنسجة الوجه آلة, آلة قطع منشار السجل و التعبئة آلة. آلات العمل بسلاسة و بثبات من ال خام مادة ل انتهى منتجات.
هذا إنتاج خط يكون ل عالي درجة ل الأتمتة, يحفظ تَعَب التكاليف، يقلل تَعَب شدة، يكون ال أفضل خيار ل ال إنتاج ل منديل منتجات.

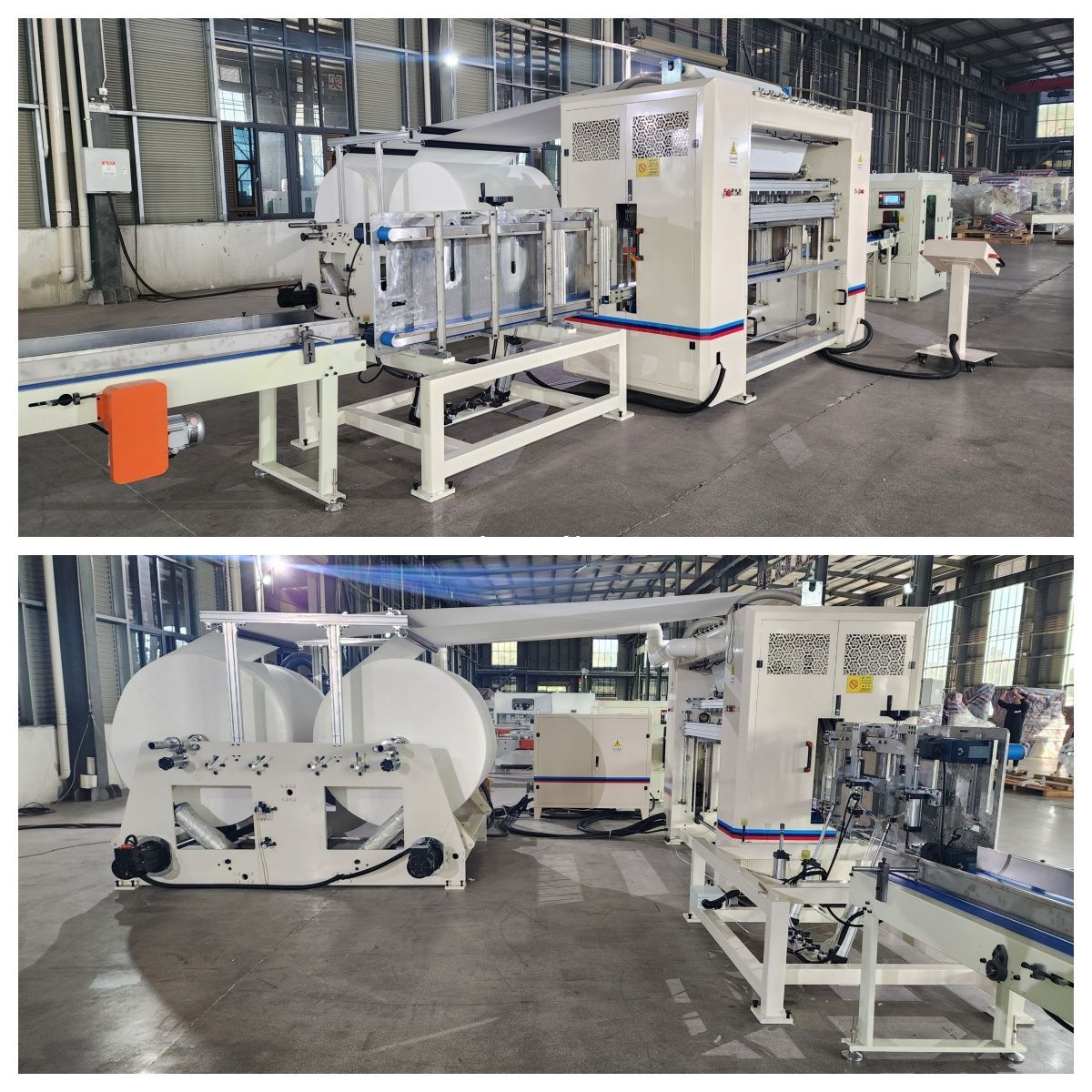

XY-GU-20A نمط تعليق تلقائي مكون من 7 خطوط الوجه تقضية للطي آلة
الميزة والوظائف
تعتمد أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية، والتي تحل بشكل فعال استقرار كسر الورق وعمر خدمة الشفرة.
يعتمد هيكل أسطوانة السكين لتكسير الورق هيكل أسطوانة السكين الحلزونية من السكين المستقيم الأصلي إلى نوع القطع الكامل، وأسطوانة السكين الحلزونية هي نوع القطع النقطي، الذي يحل عدم استقرار كسر الورق و العمر القصير للشفرة بسبب هيكل السكين المستقيم الأصلي.
الجزء الرئيسي القابل للطي
لا | وصف | Tالمعلمات التقنية |
1 | سرعة التصميم | 100 م/دقيقة |
2 | سرعة مستقرة | 80 م/دقيقة |
3 | تتكشف حجم الأنسجة النهائية | 180（+1，-3）* عرض الأنسجة |
4 | حجم مطوي من الأنسجة النهائية | 90（+3，-1）* عرض الأنسجة |
5 | ارتفاع الأنسجة النهائية (مم) | 50 مللي متر-135 مللي متر (الارتفاع قبل التعبئة) |
6 | الهيكل الرئيسي | هيكل من نوع الجدار |
10 | طريقة العد | اعتماد عملية التشفير عالية الدقة، والعد دقيق بنسبة 100%. |
8 | آلية للطي | فراغ الامتزاز للطي |
9 | طريقة الطي | قابلة للطي على شكل حرف V |
10 | طريقة معالجة الأسطوانة القابلة للطي | بعد التبريد والتلطيف ومعالجة الفتحات العميقة عالية الدقة، يتم ضمان صلابة وقوة كل أسطوانة. تتم معالجتها جميعًا بواسطة مركز التصنيع CNC والتوازن الديناميكي بمستوى G3.2 لضمان متطلبات الدقة لبكرات الطي أثناء الطي عالي السرعة. |
11 | الأسطوانة القابلة للطي لكسر الورق | يتم توزيع بكرتين لتكسير الورق وطي الورق، و3 إلى 4 سكاكين سفلية لتكسير الورق بالتساوي على البكرات (سيختلف العدد حسب المواصفات) لضمان أن يكون طول كل كسر ورق 180 (+1، -3) مم، ويتم ترتيب فتحات امتصاص الفراغ بانتظام بجوار كل سكين سفلي على سطح الأسطوانة لامتصاص الورق الأساسي المقطوع على سطح الأسطوانة. توجد 3-4 سكاكين لإدخال الورق و3-4 أخاديد قابلة للطي على شكل حرف V موزعة بالتساوي على الأسطوانة (سيختلف العدد حسب المواصفات) لضمان أن يكون حجم الورق الأساسي بعد الطي 90 مم (+3، -1 ) ، ويتم ترتيب فتحات الامتزاز الفراغي بانتظام بجوار كل سكين إدخال وأخدود على شكل حرف V قابل للطي على سطح الأسطوانة لامتصاص الورق الأساسي المقطوع على سطح الأسطوانة. |
12 | سكين قطع الورق السفلي | كلها مصنوعة من مواد مستوردة، والسكين السفلي وهيكل فتحة الشفط يضمنان أن الورق لن ينكسر أو ينقلب بسرعة عالية، مما يجعل المنتج النهائي أكثر دقة. |
13 | سكين قطع الورق | جميعها مصنوعة من مواد مستوردة وتستخدم تصميم سكين المعكرونة الحلزوني لضمان متانة السكين. |
14 | طريقة تكسير الورق | الرفع الشامل. هناك شفرة حلزونية في الأمام والخلف. هيكل كسر الورق الحلزوني؛ كسر الورق المستقر وعمر الأداة الطويل. |
15 | طريقة خيط الورق | يدوي |
16 | جزء قناة فراغ | يجب أن يتولى المشتري مسؤولية إنشاء وتركيب أنابيب مجاري الهواء في الموقع |
110 | وظيفة تشغيل الآلة | يمكن للآلة اختيار وظيفة القياس |
18 | قوة المحرك الرئيسي للآلة (كيلوواط) | 5.5 كيلو واط |
19 | قوة مضخة فراغ الآلة (كيلوواط) | 37 |
20 | متطلبات قوة الآلة | 380 فولت 50 هرتز 3المرحلة |
21 | التحكم في الجهد (الخامس) | 24 |
22 | ضغط الهواء المضغوط (MPa) | ≥0.6 |
23 | استهلاك الغاز | 1000 لتر / التحول |
جزء تفكيك الورق
لا. | وصف | Tالمعلمات التقنية |
1 | الأعلى. عرض لفة جامبو（مم） | 1400 |
2 | قطر لفة جامبو（مم） | <= ¢ 1500 |
3 | سرعة الفك（م/دقيقة） | ＜130 |
4 | القطر الداخلي للفة الجامبو | ￠76.2 ملم |
5 | هيكل الآلة | نوع الجدار وهيكل الإطار |
6 | وزن الرول الجامبو（T） | ماكس.0.8 |
7 | نظام فك اللفائف | حزام تغذية الورق بحزام قاعدة الورقة |
8 | محاذاة لفة جامبو | التعديل اليدوي |
9 | وضع الاسترخاء | في اتجاه عقارب الساعة |
10 | طريقة خيط الورق | يدوي |
11 | الكشف عن انقطاع الورق | مع نظام الكشف عن كسر الورق، فإن الآلة بأكملها سوف تتوقف عند حدوث كسر للورق، مما يقلل من هدر الورق الخام |
12 | قوة | 2.2 كيلو واط |
13 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
14 | استهلاك الغاز | 1000 لتر / التحول |
15 | وضع النقل لحوامل لفة الجامبو | محرك مستقل للتحكم |
16 | الحزام الناقل | محرك الحزام المسطح |
17 | تعديل لفة جامبو | محرك المسمار |
18 | حماية | مكونات ناقل الحركة الرئيسية محمية بغطاء واقي |
نظام النقل الآلي
لا. | وصف | Tالمعلمات التقنية |
1 | نظام النقل | 6 أجهزة التحكم يمكن للأجهزة تحقيق النقل التلقائي |
2 | هيكل النقل | هيكل ورق الحائط |
3 | جهاز منزلق للنقل | جميع الأجهزة المنزلقة اعتماد المحمل الخطي المستورد، واعتماد هيكل العمود المزدوج لضمان استقرار كل جزء من نظام النقل |
4 | النقل الرئيسي | كلها مصنوعة من سبائك الألومنيوم وتمت معالجتها بواسطة مركز التصنيع باستخدام الحاسب الآلي لضمان دقة التراص |
5 | يربك خروج الورق | تتم معالجة كل منهم من سبائك الألومنيوم المستوردة، لضمان أن الورق الخارجي لن يؤثر على النقل تأثير |
6 | أجزاء هوائية | يتم استخدام المكونات الهوائية AIRTAC لضمان دقة النقل |
7 | تتبع كميات الورقة | يتم اعتماد التشفير عالي الدقة |
8 | تعديل كميات الورقة | تعيين على PLC الشاشة و كميات الأوراق يمكن تعديله بدقة 100% (مع وجود رقم زوجي كمرجع للإعداد) |
9 | مجموعة كمية من الأوراق | 2 طبقات: 100-200 أوراق 3 طبقات 60-150 ورقة |
10 | سرعة | الأعلى. 10 مرات / دقيقة |
11 | وضع التحكم | عندما يتم إيقاف تشغيل الجهاز بشكل طبيعي، لا يمكن إيقاف تشغيله إلا بعد النقل اكتمل العمل |
12 | أجزاء دعم الورق | يتم استخدام الفولاذ المقاوم للصدأ لضمان قوة وصلابة المنتج شبه النهائي بسرعة عالية |
13 | الطاقة (كيلوواط) | 3+3+0.75+1.8=8.5 |
14 | ضغط الهواء المضغوط (MPA) | ≥0.6 |
15 | استهلاك الغاز | 1000 ل/ التحول |
16 | التحكم في الجهد (الخامس) | 24 |

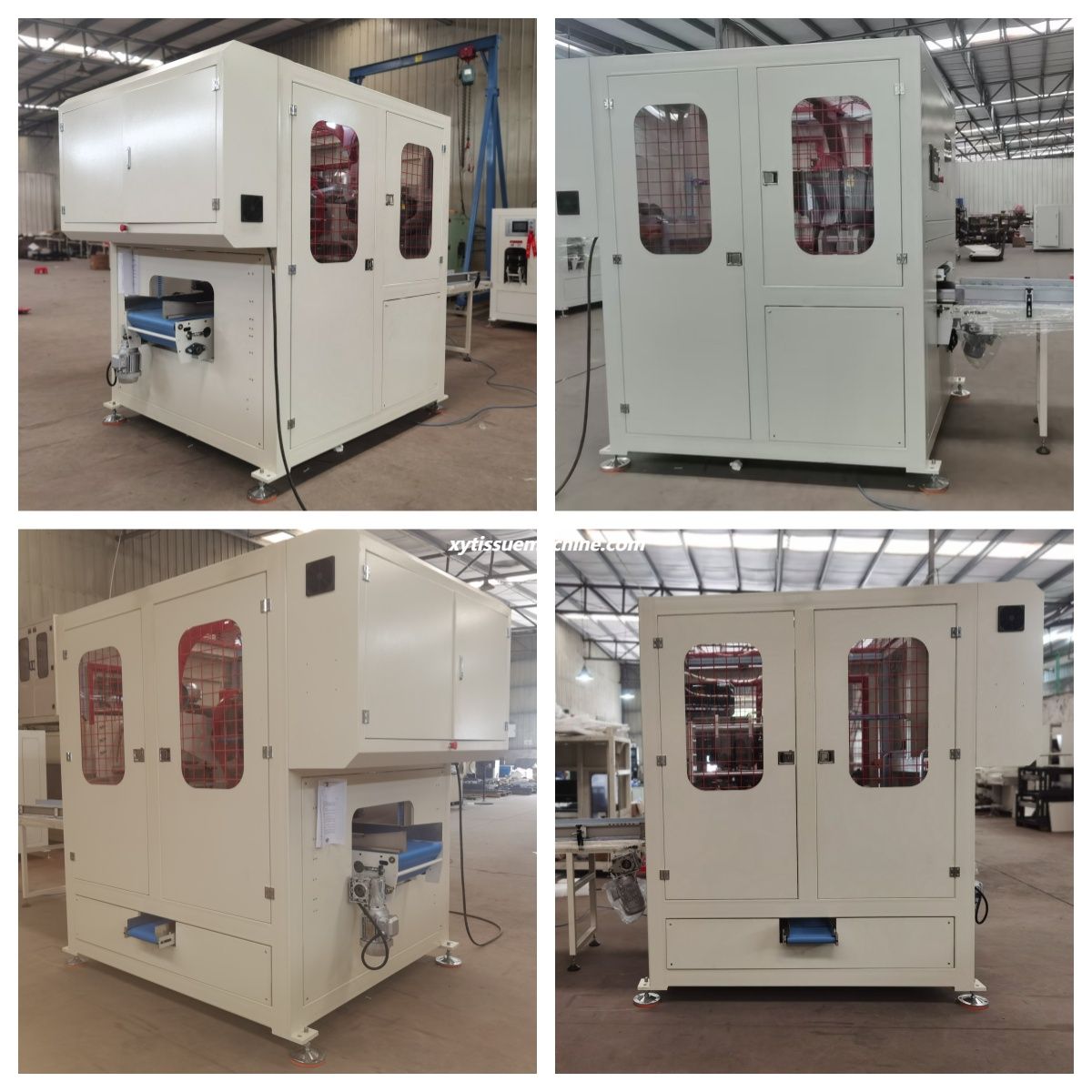

آلة قطع مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-GU-281
المعلمة الرئيسية:
1. حجم القطع: أقصى عرض لحزام تغذية الورق: 500 مم؛
طول قطع الورق: L=80-200mm
2. السرعة: 150-180 عملية قطع/دقيقة (يعتمد على طول الورقة)
3. نظام التحكم: التحكم في برنامج PLC، محرك سيرفو، تشغيل شاشة اللمس
4. طريقة التغذية: محرك سيرفو. حزام متزامن نقل المواقع متزامن.
5. طريقة القطع: حركة دورانية مستمرة بمقدار 360 درجة
6. قطع رأس الورق ونظام إزالة الذيل. تم الانتهاء من التحكم في برنامج PLC وتشغيل شاشة اللمس. طول إزالة الرأس والذيل 10 مم - 20 مم.
7. دقة قطع الورق: نطاق خطأ القطع أقل من 1 مم
8. نظام طحن المنشار الخشبي: طحن السكين الأوتوماتيكي، معلمات ضبط شاشة اللمس
9. القطر الخارجي لقطع الورق: ￠610 ملم
10. ضغط الهواء المطلوب: 0.5Mpa (من إعداد العميل)
11. نوع مصدر الطاقة: 380 فولت، 50 هرتز، 3 مراحل
12. الطاقة الإجمالية: 7KW
13. حجم الماكينة (الطول * العرض * الارتفاع): 1700 * 1770 * 1976 مم
14. الوزن: 2000 كجم
15. لون الآلة: أبيض (عملية رش البلاستيك لورنيش خبز الأوبال)
16. نظام سيرفو كامل للآلة، PLC، شاشة تعمل باللمس، برنامج تشغيل؛ العلامة التجارية Xinjie أو Huichuan
17. آلة كاملة تحمل سلسلة ألمانيا FAG، حزام متزامن سلسلة اليابان UNIENTI
18. الكهروضوئية للآلة بأكملها: ماركة datalogic الإيطالية
19. نظام الكشف الكهربائي لإخراج الورق للمعدات، بما في ذلك آلة التعبئة والتغليف والناقل، يوقف آلة القطع تلقائيًا في حالة الفشل وتراكم المنتج؛
20. التحكم في محول تردد المحرك، موفر للطاقة، محول التردد Xinjie أو العلامة التجارية Huichuan
21. وحدة التحكم في المعدات عبارة عن شاشة تعمل باللمس، واللوحة محفورة بالفولاذ المقاوم للصدأ
22. تم دمج صندوق التحكم الكهربائي للمعدات مع المضيف لضمان عدم تلف الدائرة وآمنة.
23. غطاء الأمان للمعدات مصنوع من شبكة حديدية، والمراقبة الخارجية مصنوعة من الزجاج العضوي، مع وظيفة حماية السلامة؛
24. المعدات مجهزة بآلة وضع الورق وآلة فرز المواد الأوتوماتيكية لحل مشكلة العبوات الفارغة بشكل أفضل.
25. تم تجهيز المعدات بجهاز تفريغ النفايات الأوتوماتيكي، والذي يمكنه تفريغ مواد النفايات بشكل مثالي دون التأثير على البيئة والتغليف.
آلة تعبئة مناديل الوجه الأوتوماتيكية ذات النمط المعلق XY-BT-299
صفات
هذه الآلة متصلة بآلة قطع الورق الأوتوماتيكية، مع وظيفة تحرير الورق المقوى التلقائي (اختيار العميل)
يمكن توصيلها بمنشار خشبي أو آلة تغليف لفة واحدة.
نظام مؤازر، يتم التحكم فيه بواسطة PLC.
تغذية تلقائية، تعديل تلقائي. اعتماد أجهزة استشعار عالية الجودة.
تعمل بواسطة شاشة ملونة تعمل باللمس.
وظيفة التوقف/ الإيقاف المؤقت في حالات الطوارئ، نظام إنذار السلامة، نظام حماية الطاقة الكهربائية والهواء.
اعتماد نظام الختم والقطع بدرجة حرارة ثابتة.
المعلمات التقنية للآلة
نموذج | XY-BT-299 (ذراع دفع مزدوج) |
سعة | 20-50كيس التجميع/دقيقة |
مزود الطاقة | 380 فولت 50 هرتز 3المرحلة |
إمدادات الهواء | 0.5-0.7MPA (مقدمة من عميل) |
Pقوة المحرك | 11كيلوواط |
Hقوة الأكل | 1.6 كيلو واط |
قطر أنبوب المدخل | 10-12 ملم |
محرك سيرفو | 9 قطع |
وضع التغذية | أوتوماتيكية بالكامل نظام تغذية الممرات |
التعبئة الحجم/لكل كيس | L(150-400)*دبليو(120-250)*ح(80-110) مم
|
وضع حقيبة التجميع | حقيبة مسبقة الصنع مع فتحة لتصريف الهواء |
تجميع مواد الحقيبة | بي، سمك:：≥0.05 مم |
متجر تجميع الحقائب | نوع الحقيبة المنسدلة; Lتخزين الحقيبة المزدوجة اليسرى واليمنى; Hتباعد فتحة andle 40 مم |
تجميع كمية تخزين الحقيبة | ≤300 قطعة |
وزن الآلة | 2000كجم |
حجم الآلة | L5120*دبليو3400*ح1700 مم |
نمط التعبئة النهائية
