عرض لفة جامبو: | |
---|---|
قطر لفة جامبو: | |
جهاز النقش: | |
نظام التصفيح الغراء: | |
سرعة: | |
توافر الحالة: | |
الكمية: | |
XY-TQ-AD
XINYUN

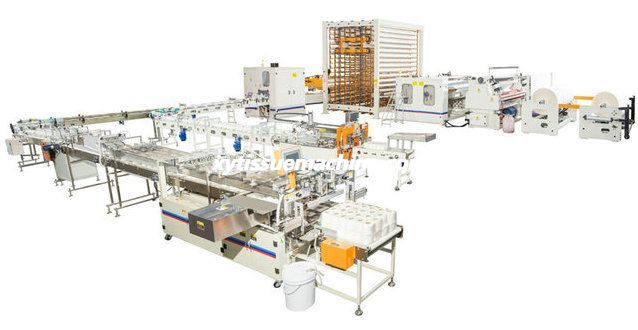

XY-TQ-AD التصفيح بالغراء الأوتوماتيكي عالي السرعة
خط إنتاج آلة تصنيع لفائف ورق التواليت
الخطوط العريضة

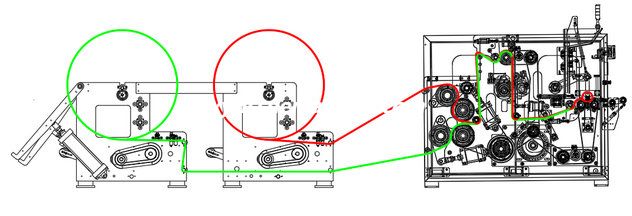

يتكون خط الإنتاج هذا من آلة إعادة لف لفات ورق التواليت الأوتوماتيكية، ومراكم لفة السجل، وآلة قطع المنشار الخشبي ذات القناة المزدوجة وآلة تعبئة اللفات المتعددة الأوتوماتيكية.

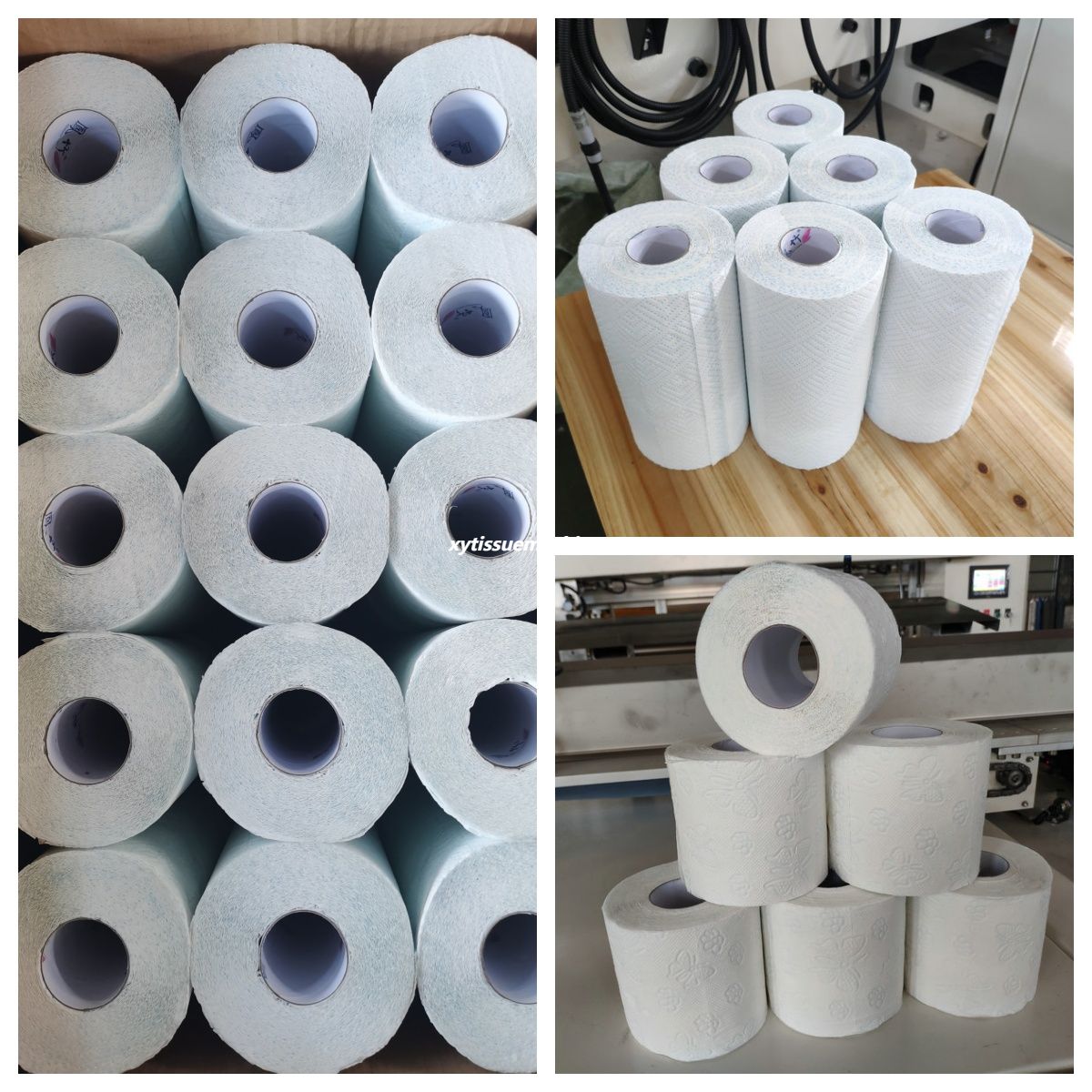

إنه يحول اللفة الجامبو إلى اللفائف النهائية.يعمل الخط بأكمله بسلاسة ويعمل بشكل مستقر، مما يوفر تكلفة العمالة ويقلل من قوة العمالة، إنه الخيار الأفضل لإنتاج المنتجات الورقية الصحية.
رابط الفيديو: https://youtu.be/UtmdIr_vk1M

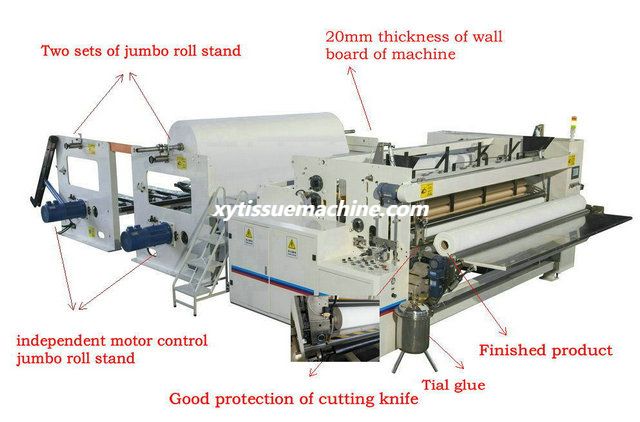

آلة لف ورق التواليت عالية السرعة الأوتوماتيكية من نوع XY-TQ-B/ آلة لف ماكسي رول
الخطوط العريضة
ورق تواليت عالي السرعة من نوع الغلاف الأوتوماتيكي / آلة إعادة لف ماكسي رول مخصصة لفافة ورق التواليت / ماكسي رول يعالج.تحتوي الآلة على وحدة التغذية الأساسية.المواد الخام من لفة الجامبو بعد النقش الكامل أو نقش الحافة، ثم التثقيب والقطع النهائي ورش غراء الذيل تصبح سجلاً.ثم يمكنها العمل مع آلة القطع وآلة التعبئة لتصبح المنتجات النهائية.يتم التحكم في الماكينة عن طريق PLC، ويقوم الأشخاص بتشغيلها من خلال شاشة تعمل باللمس، وتكون العملية برمتها أوتوماتيكية وسهلة للعمل، وخفض تكلفة الرجل.ويمكن لآلتنا أن تصنع خصيصًا وفقًا لمتطلبات العملاء.
1. هذه الآلة مخصصة لصنع لفات ورق التواليت، الهيكل بأكمله من النوع الجداري، مما يجعل الآلة تعمل بشكل مستقر بسرعة عالية، وبدون ضوضاء.
2. مسافة التثقيب قابلة للتعديل لتلبية احتياجات المسافة المختلفة.
3. نظام التغذية الأساسي التلقائي، دفع السجل تلقائيًا بعد إعادة اللف، ثم إعادة لف السجل الجديد مرة أخرى.
4. تشذيب الحواف الأوتوماتيكي ورش الغراء والختم بشكل متزامن في وقت واحد.مع ترك ذيل 10-18 مم، من السهل إرجاعه مرة أخرى، وبالتالي تقليل هدر الاختصارات وتوفير التكلفة.
5. يعتمد تقنية التحكم القابلة للبرمجة PLC الدولية المتقدمة، وتشغيل واجهة الإنسان والآلة، ومجموعة البيانات وعروض الأخطاء البارامترية على شاشة اللمس.
6. يعتمد 4 قطع سكاكين حلزونية عالية الدقة، ضوضاء منخفضة، ثقب واضح، يعتمد علبة التروس للحصول على نطاق أكبر.
7. حاملان خلفيان من النوع الجداري، نظام رفع هوائي، مع أحزمة مسطحة واسعة للقيادة؛يمكن تعديل كل لفة ضخمة بشكل مستقل.
8. اعتماد مفاتيح الركض لارتداء الورق، سهلة وآمنة للعمل.
المقياس التقني
نموذج | آلة إعادة لف ورق التواليت الأوتوماتيكية من نوع الجدار XY-TQ-2800B |
جامبو رول ماكس العرض | 2800 مم (يمكن تحديد حجم آخر) |
قطر رول جامبو | Φ1100mm (يمكن تحديد حجم آخر) |
جامبو رول القطر الداخلي | 3 بوصات (76.2 ملم) (يمكن تحديد حجم آخر) |
مسافة التثقيب | 4 شفرات سندان (115 مم) (يمكن تحديد حجم آخر) |
قطر المنتج النهائي | Φ90~φ280mm |
القطر الأساسي للمنتج النهائي | φ38~φ76 ملم |
سرعة الإنتاج | 0 ~ 230 م / دقيقة |
مراقب البرنامج | PLC (تحتاج DELTA أو INVT للتأكيد) |
استرخِ المدرجات | 1 أو 3 حوامل (يجب تحديدها) |
نظام هوائي | ضاغط هواء 3 حصان، الحد الأدنى للضغط: 5 كجم/سم 2 باسكال (مقدم من قبل المستخدم) |
القوة الرئيسية | 14 كيلو واط 380 فولت 50 هرتز |
البعد | 7000*4000*1900 (الطول*العرض*الارتفاع) |
وزن | حوالي 7T |
نقش خط الحافة | الصلب إلى الفولاذ (التحكم الهوائي) |
النقش الكامل | الصلب إلى المطاط. |

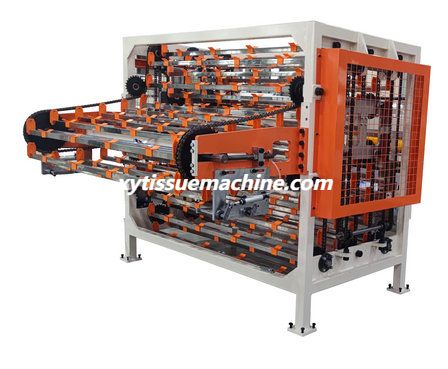

سجل XY-203 ورق اللف المجمع
المقياس التقني
نموذج الآلة | XY-203 تراكم السجل |
عرض السجل | 1750 ~ 2800 مم (يمكن تحديد حجم آخر) |
قطر السجل | Φ95mm~Φ140mm |
ترتيب السجل | 150-160 سجل |
تتراكم السرعة | 20 سجل/دقيقة |
سجل الكمية | 40-160 سجلًا (يجب طلبها) |
الابعاد الكلية | 4000*3000*5500 مللي متر |
تحكم البرمجة | بلك (دلتا) |

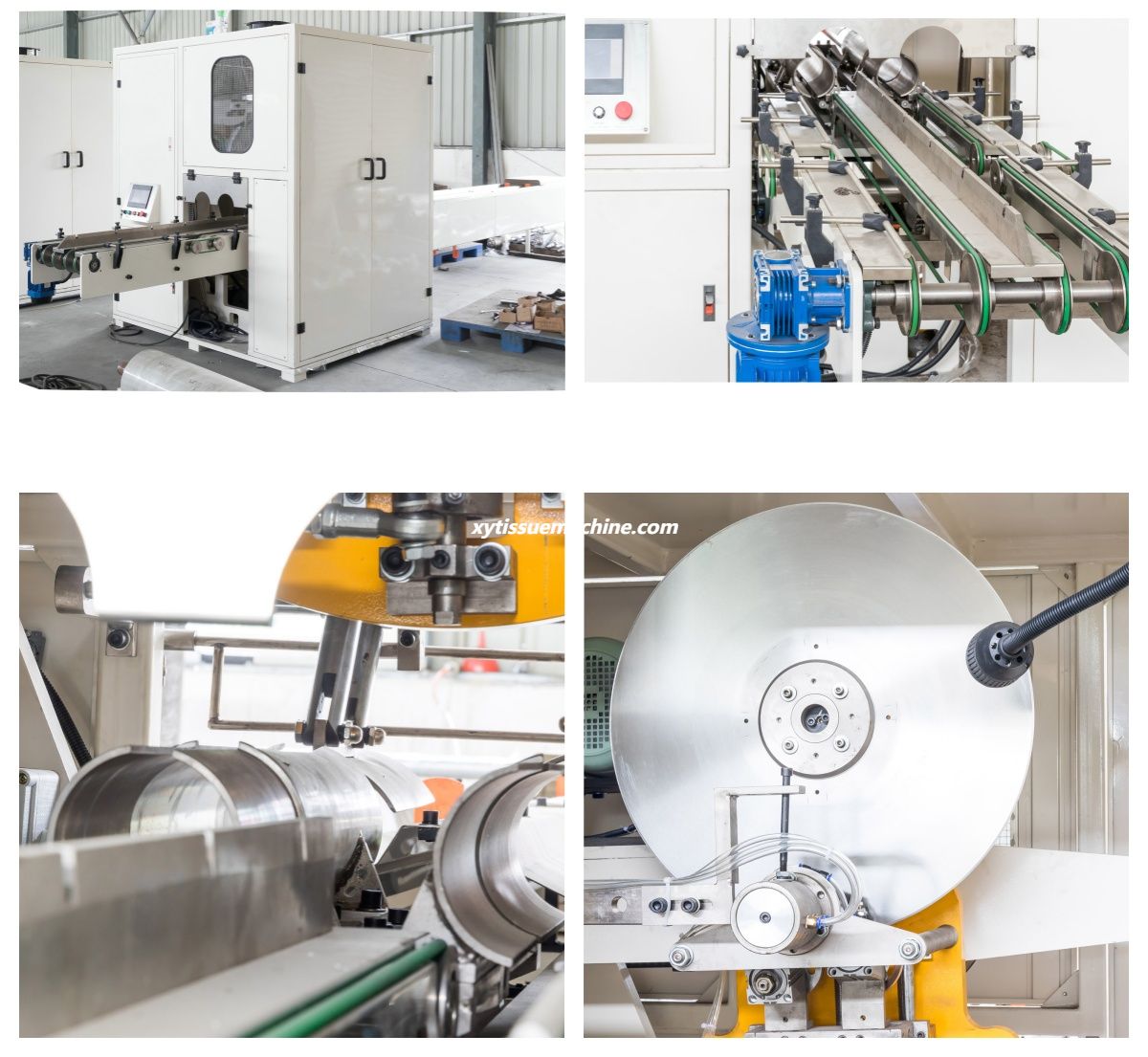

XY-AI-280 أوتوماتيكي آلة المنشار لورق التواليت ذات القناة المزدوجة
الخطوط العريضة
يتم استخدام هذه الآلة لقطع لفة ورق التواليت ولفافة ورق مناشف المطبخ، وهي ذات أتمتة وكفاءة عالية.اعتماد نظام القيادة المؤازرة المتقدمة، وتنظيم سرعة تحويل التردد، والتحكم PLC وتشغيل شاشة اللمس.
الوظيفة والميزات
1. نظام طحن الشفرة الأوتوماتيكي، إعداد المعلمة بسرعة على PLC.
2. يمكن طحن عجلة الشحذ وفقًا لدرجة التآكل.
3. يتم تغذية جذوع الأشجار تلقائيًا، والقطع ثم الدفع.
4. يمكن بدء الاختصارات من المنتجات عالية الجودة.
5. مجهزة بمجموعتين من قنوات التثبيت، سهلة التغيير.
المؤشرات الفنية الاساسية
نموذج | آلة القطع بالمنشار الخشبي XY-AI-280 (قناة مزدوجة) |
عرض لفة جامبو | 1750 مم (يمكن تحديد حجم آخر) |
قطر رول جامبو | Φ105~φ115mm (يمكن تحديد حجم آخر) |
سرعة التصميم | 150 قطعة/دقيقة |
سرعة مستقرة | 100 قطع/دقيقة |
نظام الطحن | شحذ هوائي، يمكن ضبط وقت الطحن |
نظام القيادة | محرك دلتا سيرفو |
قوة | 11 كيلو واط |
البعد الشامل | 6500*2500*2000 مم (يعتمد الحجم الآخر على الطراز والتكوين) |
قطر الشفرة | φ610*4.7 ملم |
الجهد االكهربى | 380 فولت 50 هرتز |
وزن | حوالي 4.5T |

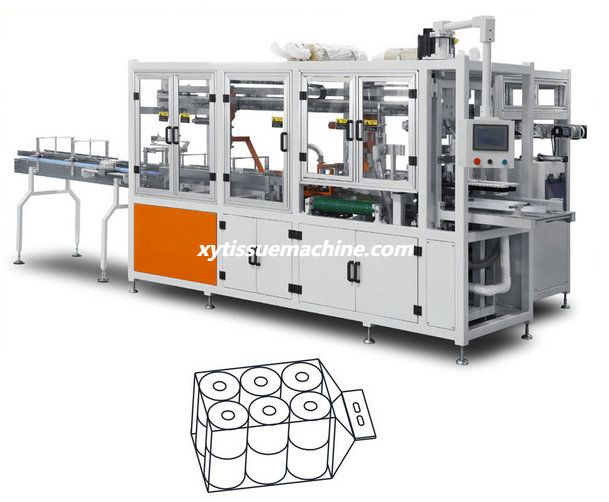

آلة تعبئة ورق التواليت الأوتوماتيكية XY-AI-398D
صفات
1. يمكن ربط آلة التعبئة بآلة إعادة لف ورق التواليت الأوتوماتيكية.تحقيق العملية التلقائية لحساب لفات ورق التواليت، وأخذ الأكياس، وفتح الأكياس، وملء الأكياس، وختم الأكياس.
2. اعتماد 9 تحكم مؤازر: التغذية المؤازرة ، ذراع الدفع المؤازر ، السحب المؤازر ، المؤازرة للأمام ، الرفع المؤازر بطبقة مزدوجة ، كيس الفتح المؤازر ، الختم المؤازر ، الحزام المؤازر ، أخذ الأكياس المؤازرة ، مما يجعل الآلة أكثر استقرارًا وكفاءة.إعادة الضبط الذاتي التلقائي، وظيفة الضبط التلقائي.
3. استخدام أجهزة الاستشعار المتطورة، والكشف عن التبديل الكهروضوئي، والعرض التلقائي للأخطاء، وسهل التتبع والصيانة.
4. يعتمد التحكم الإلكتروني على اتصالات الحافلة، والتحكم في وحدة التحكم في الحركة، وتشغيل واجهة الإنسان والآلة بشاشة كبيرة عالية الوضوح وكاملة الألوان تعمل باللمس.
5. وظيفة التحكم في التوقف/الإيقاف المؤقت في حالات الطوارئ، إنذار السلامة، وظيفة حماية الغاز والكهرباء.
6. جهاز الختم والقطع يستخدم درجة حرارة ثابتة وقطع بارد.
المعايير الفنية
نموذج | XY-AI-398D |
أنماط التعبئة | 4-48 لفات/كيس (نقدم فقط ثلاثة أنواع من أنماط التعبئة، وسيتم فرض رسوم إضافية على النمط الإضافي) |
سرعة | 5-18 كيس التجميع/دقيقة |
قوة | 380 فولت 50/60هرتز المرحلة 3 |
مزود الهواء | 0.6MPA (مقدمة من قبل المستخدم) |
قطر أنبوب السحب | 10-12 ملم |
محرك pزهرة | 11كيلوواط |
قوة التسخين | 1.4 كيلو واط |
وضع التغذية | نظام تغذية أوتوماتيكي كامل |
مناسب منديل للتغليف | لفات ورق التواليت ولفائف مناشف المطبخ |
خطوط التعبئة | 2/3/4 خطوط |
التعبئة والتغليف مقاس | L(300-650)*ث(200-480)*ح(100-250) مم
|
حقيبة التجميع أسلوب | حقيبة مسبقة الصنع مع فتحة لتصريف الهواء الحد الأقصى لطول الحقيبة: 850 مم |
تجميع مواد الحقيبة | بي، سمك::≥0.05 ملم |
حقيبة التجميع هيكل التثبيت | حقيبة تخزين مزدوجة أمامية وخلفية معلقة، المسافة بين فتحات المقبض 40 مم |
تجميع كمية تخزين الحقيبة | ≤300 قطعة |
وزن الآلة | 3500 كجم |
حجم الآلة | L7500*ث1850*ح2200 مم
|
قائمة التكوين الرئيسية
لا. | اسم | نموذج | ماركة |
1 | Tشاشة اللمس | TPC1061/10.2 | MSGC |
2 | بلك | MP03A | كونيكس |
3 | Tدرجة الحرارة التحكمr | كيانغ | |
4 | محرك سيرفو يعمل بالتيار المتردد | إيتشوانج | |
5 | العاكس | MD300A-S0.7BA 750 واط | ويتشوانغ |
6 | مستشعر الألياف البصرية | اومرون | |
7 | التبديل الكهروضوئي | N1212 | مريض |
8 | من خلال شعاع التبديل الكهروضوئي | باناسونيك | |
9 | قوة يُحوّل | 100 واط | شنايدر |
10 | Aتتابع مساعد | تنغيه | |
11 | Sتتابع الحالة الصلبة | 75دا | يانجمينج |
12 | Bمفتاح أوتون | أخضر-لا | شنايدر |
13 | Sصمام الملف اللولبي | 4V210-08/2V025-08 | إيرتيك |
14 | Bالقرط | نسك، هرب |
