XY-TQ-AG
XINYUN

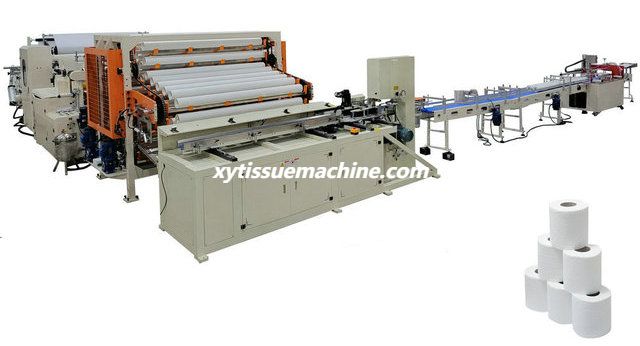

XY-TQ-AG مرحاض مغلف بالغراء الأوتوماتيكي
خط إنتاج ماكينة تصنيع رول المناديل الورقية
الخطوط العريضة
يتكون خط الإنتاج هذا من آلة إعادة لف ورق التواليت الأوتوماتيكية XY-TQ-B، آلة قطع المنشار الشريطي الأوتوماتيكية لورق التواليت XY-AI-400 وآلة تعبئة ورق التواليت المتعددة اللفات شبه الأوتوماتيكية XY-AI-398A.
إنه يحول اللفة الجامبو إلى اللفائف النهائية.يعمل الخط بأكمله بسلاسة ويعمل بثبات، مما يوفر تكلفة العمالة ويقلل من قوة العمالة، إنه الخيار الأفضل لإنتاج المنتجات الورقية الصحية.
رابط الفيديو: https://youtu.be/Z741p6LFtEI

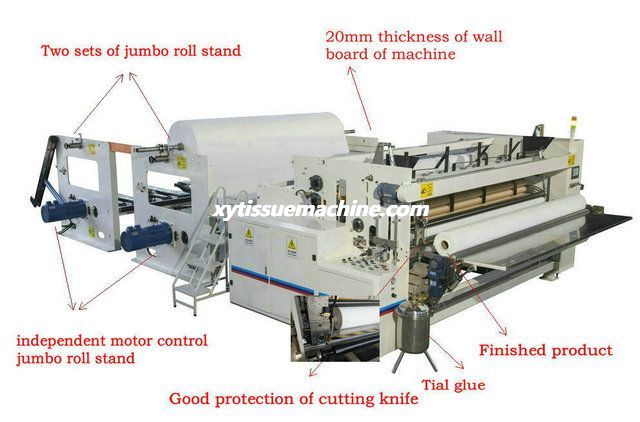

1) آلة إعادة لف مناشف المطبخ الأوتوماتيكية XY-TQ-B
الخطوط العريضة
آلة إعادة لف ورق التواليت / مناشف المطبخ الأوتوماتيكية مخصصة لفافة ورق التواليت / معالجة مناشف المطبخ.
تحتوي الآلة على وحدة التغذية الأساسية.المواد الخام من لفة الجامبو بعد النقش الكامل أو نقش الحافة، ثم التثقيب والقطع النهائي ورش غراء الذيل تصبح سجلاً.ثم يمكن أن تعمل مع آلة القطع
وآلة التعبئة لتصبح المنتجات النهائية.
يتم التحكم في الماكينة عن طريق PLC، ويقوم الأشخاص بتشغيلها من خلال شاشة تعمل باللمس، وتكون العملية برمتها أوتوماتيكية وسهلة للعمل، وخفض تكلفة الرجل.
ويمكن لآلتنا تصنيعها خصيصًا وفقًا لمتطلبات العملاء.
رابط الفيديو:
https://youtu.be/r8mkv57RIrs (مع جهاز النقش)
https://youtu.be/cfjCsv6h2iw (مع نظام التصفيح الغراء)
https://youtu.be/skfnj7zmwvY (مع نظام التصفيح بالغراء والطباعة الملونة)
1. هذه الآلة مخصصة لصنع لفات ورق التواليت، الهيكل بأكمله من النوع الجداري، مما يجعل الآلة تعمل بشكل مستقر بسرعة عالية، وبدون ضوضاء.
2. مسافة التثقيب قابلة للتعديل لتلبية احتياجات المسافة المختلفة.
3. نظام التغذية الأساسي التلقائي، دفع السجل تلقائيًا بعد إعادة اللف، ثم إعادة لف السجل الجديد مرة أخرى.
4. تشذيب الحواف الأوتوماتيكي ورش الغراء والختم بشكل متزامن في وقت واحد.مع ترك ذيل 10-18 مم، من السهل إرجاعه مرة أخرى، وبالتالي تقليل هدر الاختصارات وتوفير التكلفة.
5. يعتمد تقنية التحكم القابلة للبرمجة PLC الدولية المتقدمة، وتشغيل واجهة الإنسان والآلة، ومجموعة البيانات وعروض الأخطاء البارامترية على شاشة اللمس.
6. يعتمد 4 قطع سكاكين حلزونية عالية الدقة، ضوضاء منخفضة، ثقب واضح، يعتمد علبة التروس للحصول على نطاق أكبر.
7. حاملان خلفيان من النوع الجداري، نظام رفع هوائي، مع أحزمة مسطحة واسعة للقيادة؛يمكن تعديل كل لفة ضخمة بشكل مستقل.
8. اعتماد مفاتيح الركض لارتداء الورق، سهلة وآمنة للعمل.
المقياس التقني
نموذج | آلة إعادة لف مناشف المطبخ الأوتوماتيكية XY-TQ-B |
جامبو رول ماكس العرض | 2800 مم (يمكن تحديد حجم آخر) |
قطر رول جامبو | 1200 مم (يمكن تحديد حجم آخر) |
جامبو رول القطر الداخلي | 3 بوصات (76.2 ملم) (يمكن تحديد حجم آخر) |
مسافة التثقيب | 4 شفرات سندان (115 مم) (يمكن تحديد حجم آخر) |
قطر المنتج النهائي | 90 ~ 280 ملم |
القطر الأساسي للمنتج النهائي | 38 ~ 76 ملم |
سرعة الإنتاج | 180 ~ 230 م / دقيقة |
مراقب البرنامج | PLC (العلامة التجارية INVT) |
استرخِ المدرجات | 2 تقف |
نظام هوائي | ضاغط هواء 3 حصان، الحد الأدنى للضغط: 5 كجم/سم 2 باسكال (مقدم من قبل المستخدم) |
القوة الرئيسية | 14 كيلو واط 380 فولت 50 هرتز |
البعد | 7000*4000*1900 (الطول*العرض*الارتفاع) |
وزن | حوالي 7T |
نقش خط الحافة | الصلب إلى الفولاذ (التحكم الهوائي) |
النقش الكامل | الصلب إلى المطاط. |
الفرق بين جهاز النقش ونظام تصفيح الغراء

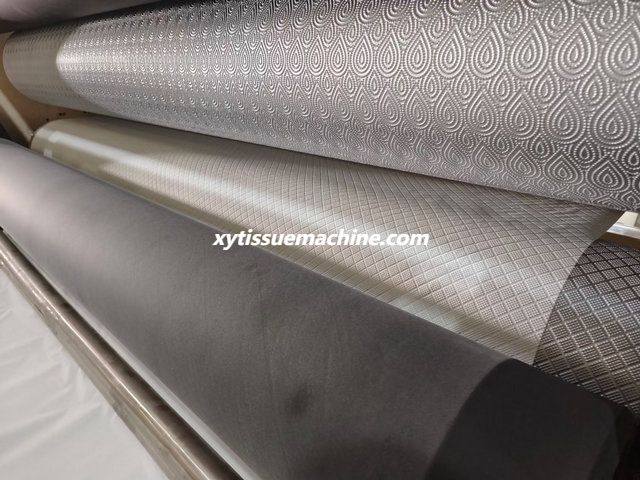

جهاز النقش من الفولاذ إلى المطاط
ورق التواليت النهائي مع النقش

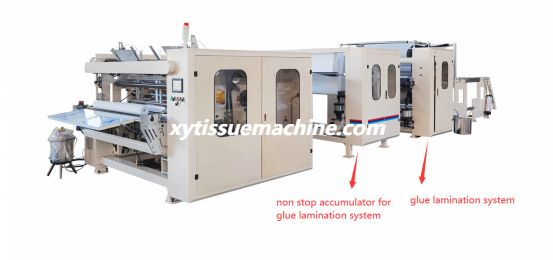

الخيار: آلة التصفيح بالغراء لورق التواليت ومنشفة المطبخ ماكسي رول

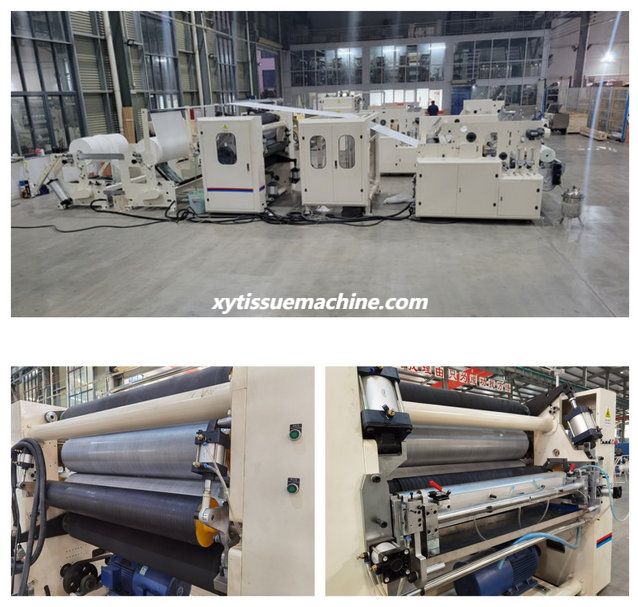

نظام التصفيح الغراء
هناك نوعان من النقش بالغراء: النقش ديكو والنقش من نقطة إلى نقطة

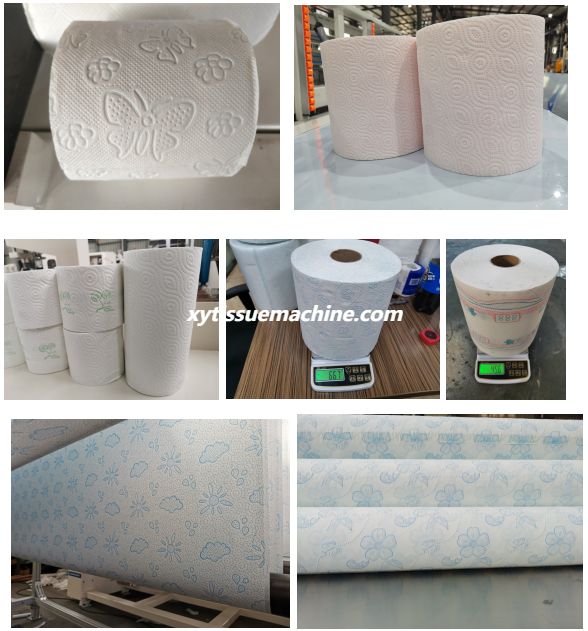

المنتج النهائي مع التصفيح بالغراء (منشفة المطبخ وورق التواليت ولفائف ماكسي)

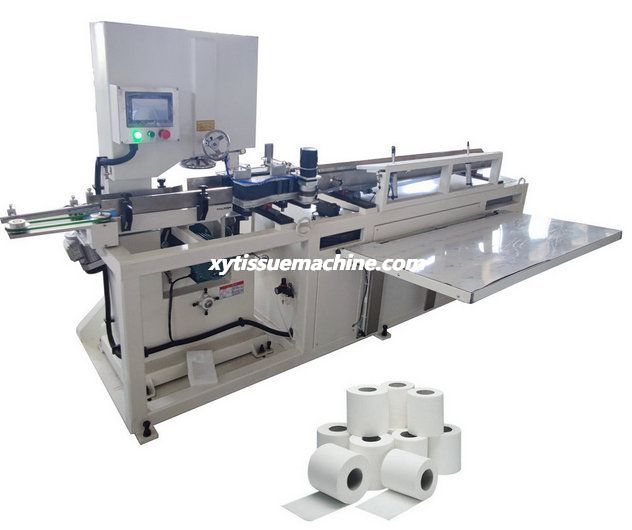

2) XY-AI-400 أوتوماتيكي آلة قطع منشار ورق التواليت
الخطوط العريضة
يتم تشغيل المعدات باستخدام التحكم في برنامج PLC، وشاشة كبيرة ملونة حقيقية، وواجهة كمبيوتر.طول تغذية التحكم المؤازر الدقيق، والتحكم في التكامل الكهروميكانيكي وغيرها من التقنيات المتقدمة الدولية تكتشف تلقائيًا كل إجراء رئيسي، ولديها نظام معلومات خطأ جيد، مما يجعل خط الإنتاج بأكمله يحقق أفضل حالة عمل.
رابط الفيديو: https://youtu.be/9ZLt-TuQBOg
الميزة والوظيفة
1. عندما لا يمكن قطع الورق، ستتوقف المعدات تلقائيًا وتعطي إنذارًا؛
2. يتم استخدام نظام سيرفو عالي الدقة في نظام سيرفو محرك التغذية لضمان جودة المنتج النهائي.
3. تقوم المعدات تلقائيًا بحساب كمية المنتج النهائي الذي يتم قطعه؛وفقا للمادة الخام وطول المنتج النهائي؛
4. عندما يكون إدخال البيانات غير صحيح، ينقطع الجهاز ويطالب بضبط الواجهة؛
5. يمكن فرز رأس نفايات الورق ونهاية الورق تلقائيًا.
6. يتم استخدام نظام سكين الشحذ الأوتوماتيكي في المعدات، ويمكن ضبط نظام سكين الشحذ وفقًا لمتطلبات قطع الورق، مما يزيد من عمر القطع؛
7. يتم استخدام العجلة الفولاذية الحادة في نظام سكين الشحذ، مما يزيد من كفاءة سكين الشحذ
ورقة البيانات
سرعة القطع | 80 ~ 100 قطع / دقيقة |
شفرة قاطعة | شفرة المنشار الشريطي (الحجم 3750*60*0.6) |
طول سجل المرحاض | ≦ 2850 مم (يمكن تصنيعه حسب طلب العميل) |
طول لفة المرحاض النهائي | ≦300 ملم |
قطر لفة المرحاض النهائية | 70-130 ملم |
قطع التسامح | ± 1.5 ملم |
مزود الطاقة | 5 كيلو واط 380 فولت 50 ساعة 3 مراحل 4 خط |
الحجم الكلي | 2800x1500x2100 ملم |
وزن الآلة | 1100 كجم |

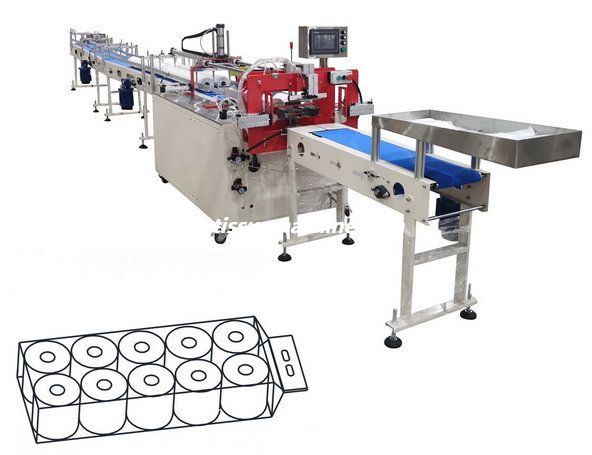

3) XY-AI-398A آلة تعبئة ورق التواليت شبه الأوتوماتيكية 6/8/10/12 لفات
رابط الفيديو: https://youtu.be/XrYJlh92eLI
الميزة والوظيفة
1. متعددة الوظائف: النقل الأوتوماتيكي، التشغيل برأس واحد، التغذية الأوتوماتيكية، الختم الأوتوماتيكي، العداد الأوتوماتيكي.
2. اعتماد التحكم المتقدم في برمجة الكمبيوتر PLC واستخدام نص الكريستال السائل لعرض المعلمات، مع مجموعة بسيطة والتحكم في تبريد الماء.علاوة على ذلك، فإن التحكم في درجة الحرارة أكثر دقة بحيث يمكن حماية أسلاك وأشرطة التسخين ذات الاستقرار الحراري بشكل أكثر كفاءة. تستخدم الآلة محرك سيرفو لدفع المنتجات إلى الأكياس، مما يؤدي إلى تحديد موقع المنتجات بشكل أكثر دقة.
3. التعبئة والختم جميلة ومرتبة.يمكن تشغيل الآلة بأتمتة كاملة وشبه آلية.يمكن توصيل الماكينة المزودة بالناقل بآلة تعبئة ورق التواليت الأوتوماتيكية مع الناقل.وهذا يتيح للآلة أن تتمتع بقدرة عالية وبالتالي توفير العمالة وتقليل تكلفة الإنتاج.
4. السعة: 8-12 كيس تجميع/دقيقة، عمالة واحدة فقط للتعبئة.
5. مناسبة للفة المرحاض الأساسية أو بدون قلب.لا يمكن للجهاز مراجعة رمز اللون تلقائيًا.
6. التصميم الشامل، الإطار الصلب، والمكون الرئيسي المستورد، هذا يسمح لآلتنا بالعمل بثبات وكفاءة، وبالتالي هذا يجعل آلتنا تتمتع بعمر طويل.

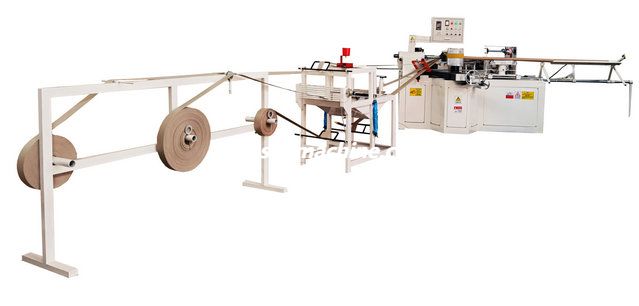

4) اختياري: آلة صنع أنبوب الورق الأوتوماتيكية XY-SD-B
رابط الفيديو: https://youtu.be/oi79M-83hOA
الوظيفة والميزات
1. توقيت تحويل التردد، دقة عالية للأنابيب.
2. قم بسحب السكين أو إدخال السكين تلقائيًا لقطع الأنابيب دون إيقاف الآلة.
3. من السهل جدًا تغيير حجم النواة الأخرى لتغيير قطع الغيار.
4. ليست ساخنة وجافة أثناء تشكيل المنتج، واستهلاك المعدات أقل.
5. الأجزاء المكونة ذات صلابة عالية، والمعدات مستقرة دون اهتزاز عند لف النواة بسرعة عالية.
6. يتم استخدام الأنابيب النهائية في ورق التواليت والشركة البلاستيكية والمنسوجات والمصابيح وما إلى ذلك.
معلمات التكنولوجيا
1. سرعة الإنتاج: 15~20 م/دقيقة
2. قطر اللفة الأساسية: 30-100 مم
3. سماكة جدار اللفة الأساسية: 1-6mm (2-6ply)
4. الطاقة المثبتة: 8.5 كيلو واط (380 فولت 50 هرتز)
5. الحجم الكلي للمعدات (الطول * العرض * الارتفاع): 3050 * 850 * 1650 مم
6. وزن المعدات: 1600 كجم
7. طول القطع: 800-3000mm
