سرعة: | |
---|---|
طول القطع: | |
عرض القطع : | |
ارتفاع القطع: | |
نظام شحذ السكاكين: | |
حجم الماكينة (الطول * العرض * الارتفاع): | |
وزن: | |
توافر الحالة: | |
الكمية: | |
XY-GU-281
XINYUN

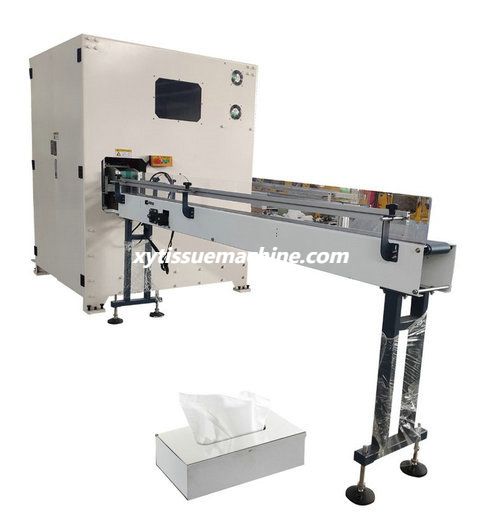

XY-GU-281 CE مناديل الوجه الأوتوماتيكية بسعر جيد
منشار قطع الورق الات
الخطوط العريضة
1. قطع رأس الورق ونظام ذيل الورق: تم الانتهاء من التحكم في برنامج PLC وتشغيل شاشة اللمس.
الطول بعد إزالة الرأس والذيل 15 مللي متر-25 مللي متر.2.نظام الكشف بالعين الكهربائية لمخرج الورق للمعدات، بما في ذلك آلات التعبئة والتغليف والناقلات، سوف يقوم بإيقاف آلة القطع تلقائيًا عند حدوث خطأ وتراكم المنتجات.
3. محرك التحكم في الانفرتر، موفر للطاقة، انفرتر ماركة دلتا أو اينوفانس.
4. وحدة التحكم في المعدات عبارة عن شاشة تعمل باللمس، واللوحة مصنوعة من نقش الفولاذ المقاوم للصدأ.
5. تم دمج صندوق التحكم الكهربائي للمعدات مع المضيف لضمان عدم تلف الدائرة وآمنة.
6. يحتوي غطاء سلامة المعدات على شبكة حديدية مدمجة وزجاج شبكي للمراقبة الخارجية، والتي لديها وظائف حماية السلامة.
رابط الفيديو: https://youtu.be/EzMsnPSzIOk
المعلمة الفنية
حجم القطع | طول | 90-210 ملم |
عرض | 80-110 ملم | |
ارتفاع | 25-120 ملم | |
سرعة القطع | 200-260 قطعة/الدقيقة (تختلف سرعة القطع حسب طول القطع) | |
نظام التحكم | التحكم ببرنامج PLC | |
محرك سيرفو | ||
تشغيل شاشة اللمس | ||
طريقة التغذية | محرك سيرفو | |
وضع الحزام المتزامن ونقله | ||
طريقة القطع | حركة دورانية 360 درجة مستمرة | |
دقة قطع الورق | خطأ القطع ± 1 مم | |
نظام شحذ السكاكين | شحذ تلقائي | |
إعداد معلمة شاشة اللمس | ||
القطر الخارجي لقطع الورق | ¢610 ملم | |
ضغط الهواء المطلوب | 0.5Mpa (يعدها المشتري)
| |
قوة | 7 كيلو واط، 380 فولت/50 هرتز | |
حجم الماكينة (الطول * العرض * الارتفاع) | 1600*1650*1700 ملم | |
وزن | 1.5 طن | |
لون المعدات | عملية رش الطلاء الأبيض الحليبي |

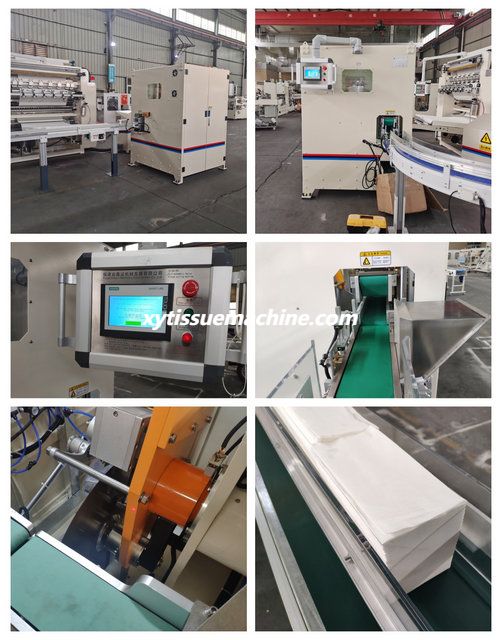

صور مفصلة
قائمة التكوين
فئة | لا. | اسم | نموذج | كمية | وحدة | ماركة |
الأجهزة الكهربائية | 1 | حامل أداة ثلاثي الطور محرك غير متزامن | 2.2 كيلو واط 4P | 1 | تعيين | |
2 | محرك غير متزامن بسكين دائري ثلاثي الطور | 2.2 كيلو واط | 1 | تعيين | ||
3 | محرك بسرعات | 0.2 كيلو واط | 1 | تعيين | ||
4 | مخفض مؤازر عالي الدقة | TS-90-L1-R007-P1-DG | 2 | تعيين | ||
5 | أجهزة السيارات | MS5H-80STE-CS03230B-21PO-S01 | 2 | تعيين | الابتكار/دلتا | |
6 | شاشة اللمس | DVP107SV | 1 | تعيين | دلتا | |
7 | بلك | Dvp60es200 | 1 | تعيين | دلتا | |
8 | سائق الخادم | DS5L-20P7- منطقة التجارة التفضيلية | 2 | تعيين | الابتكار/دلتا | |
9 | تحويل التردد | 2.2 كيلو واط | 2 | تعيين | الابتكار/دلتا | |
10 | تبديل إمدادات الطاقة | 150 واط | 1 | تعيين | دلتا | |
نوع التبديل | 11 | جهاز محدد | YBLX-JW2/11H/L | 3 | تعيين | |
12 | التبديل الكهروضوئي | S3Z-PR-2-FG01-ND | 4 | تعيين | داتالوجك | |
13 | أجهزة الاستشعار الكهروضوئية | GTB6-N1212 | 4 | تعيين | باناسونيك/مريض | |
14 | التتابع المتوسط | NXJ-DC24V-4Z1(د) | 4 | تعيين | ||
15 | تتابع الحالة الصلبة | اس اس ار-3DA25A | 1 | تعيين | ||
16 | موصل التيار المتردد | NXC32 | 1 | تعيين | ||
17 | اسطوانة تغذية القاطع | QGY50*10 | 1 | تعيين | إيرتاك | |
18 | الصمام الكهرومغناطيسي | 4v210-08 | 6 | تعيين | إيرتاك | |
19 | اسطوانة شحذ | QGYE40*15 | 2 | تعيين | فوسوتو | |
نوع الاسطوانة | 20 | تسرب اسطوانة الرأس والذيل | CQ2B50-10 | 1 | تعيين | إيرتاك |
21 | تحمل مقعد | خ.س | 12 | تعيين | خ.س | |
رمان | 22 | السكك الحديدية الشريحة | هيوين | 4 | تعيين | هيوين |
23 | تحمل | كسول | 130 | تعيين | كسول | |
أحزمة | 24 | توقيت الحزام | يونينتي | 11 | جهاز كمبيوتر شخصى | يونينتي |
خط الإنتاج

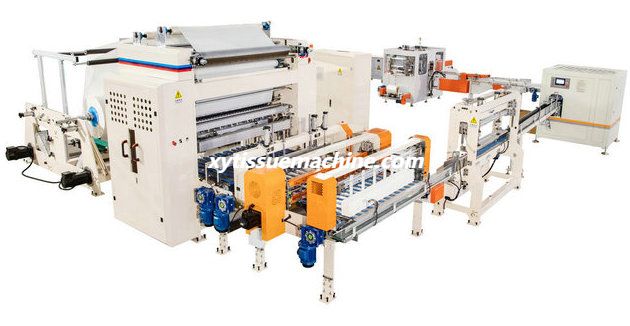

خط إنتاج آلة تصنيع مناديل الوجه الأوتوماتيكية بالكامل XY-GU-AA
رابط الفيديو: https://youtu.be/HtMPA_BfzxY
XY-GU-281 CE مناديل الوجه الأوتوماتيكية بسعر جيد
منشار قطع الورق الات
الخطوط العريضة
1. قطع رأس الورق ونظام ذيل الورق: تم الانتهاء من التحكم في برنامج PLC وتشغيل شاشة اللمس.
الطول بعد إزالة الرأس والذيل 15 مللي متر-25 مللي متر.2.نظام الكشف بالعين الكهربائية لمخرج الورق للمعدات، بما في ذلك آلات التعبئة والتغليف والناقلات، سوف يقوم بإيقاف آلة القطع تلقائيًا عند حدوث خطأ وتراكم المنتجات.
3. محرك التحكم في الانفرتر، موفر للطاقة، انفرتر ماركة دلتا أو اينوفانس.
4. وحدة التحكم في المعدات عبارة عن شاشة تعمل باللمس، واللوحة مصنوعة من نقش الفولاذ المقاوم للصدأ.
5. تم دمج صندوق التحكم الكهربائي للمعدات مع المضيف لضمان عدم تلف الدائرة وآمنة.
6. يحتوي غطاء سلامة المعدات على شبكة حديدية مدمجة وزجاج شبكي للمراقبة الخارجية، والتي لديها وظائف حماية السلامة.
رابط الفيديو: https://youtu.be/EzMsnPSzIOk
المعلمة الفنية
حجم القطع | طول | 90-210 ملم |
عرض | 80-110 ملم | |
ارتفاع | 25-120 ملم | |
سرعة القطع | 200-260 قطعة/الدقيقة (تختلف سرعة القطع حسب طول القطع) | |
نظام التحكم | التحكم ببرنامج PLC | |
محرك سيرفو | ||
تشغيل شاشة اللمس | ||
طريقة التغذية | محرك سيرفو | |
وضع الحزام المتزامن ونقله | ||
طريقة القطع | حركة دورانية 360 درجة مستمرة | |
دقة قطع الورق | خطأ القطع ± 1 مم | |
نظام شحذ السكاكين | شحذ تلقائي | |
إعداد معلمة شاشة اللمس | ||
القطر الخارجي لقطع الورق | ¢610 ملم | |
ضغط الهواء المطلوب | 0.5Mpa (يعدها المشتري)
| |
قوة | 7 كيلو واط، 380 فولت/50 هرتز | |
حجم الماكينة (الطول * العرض * الارتفاع) | 1600*1650*1700 ملم | |
وزن | 1.5 طن | |
لون المعدات | عملية رش الطلاء الأبيض الحليبي |
صور مفصلة
قائمة التكوين
فئة | لا. | اسم | نموذج | كمية | وحدة | ماركة |
الأجهزة الكهربائية | 1 | حامل أداة ثلاثي الطور محرك غير متزامن | 2.2 كيلو واط 4P | 1 | تعيين | |
2 | محرك غير متزامن بسكين دائري ثلاثي الطور | 2.2 كيلو واط | 1 | تعيين | ||
3 | محرك بسرعات | 0.2 كيلو واط | 1 | تعيين | ||
4 | مخفض مؤازر عالي الدقة | TS-90-L1-R007-P1-DG | 2 | تعيين | ||
5 | أجهزة السيارات | MS5H-80STE-CS03230B-21PO-S01 | 2 | تعيين | الابتكار/دلتا | |
6 | شاشة اللمس | DVP107SV | 1 | تعيين | دلتا | |
7 | بلك | Dvp60es200 | 1 | تعيين | دلتا | |
8 | سائق الخادم | DS5L-20P7- منطقة التجارة التفضيلية | 2 | تعيين | الابتكار/دلتا | |
9 | تحويل التردد | 2.2 كيلو واط | 2 | تعيين | الابتكار/دلتا | |
10 | تبديل إمدادات الطاقة | 150 واط | 1 | تعيين | دلتا | |
نوع التبديل | 11 | جهاز محدد | YBLX-JW2/11H/L | 3 | تعيين | |
12 | التبديل الكهروضوئي | S3Z-PR-2-FG01-ND | 4 | تعيين | داتالوجك | |
13 | أجهزة الاستشعار الكهروضوئية | GTB6-N1212 | 4 | تعيين | باناسونيك/مريض | |
14 | التتابع المتوسط | NXJ-DC24V-4Z1(د) | 4 | تعيين | ||
15 | تتابع الحالة الصلبة | اس اس ار-3DA25A | 1 | تعيين | ||
16 | موصل التيار المتردد | NXC32 | 1 | تعيين | ||
17 | اسطوانة تغذية القاطع | QGY50*10 | 1 | تعيين | إيرتاك | |
18 | الصمام الكهرومغناطيسي | 4v210-08 | 6 | تعيين | إيرتاك | |
19 | اسطوانة شحذ | QGYE40*15 | 2 | تعيين | فوسوتو | |
نوع الاسطوانة | 20 | تسرب اسطوانة الرأس والذيل | CQ2B50-10 | 1 | تعيين | إيرتاك |
21 | تحمل مقعد | خ.س | 12 | تعيين | خ.س | |
رمان | 22 | السكك الحديدية الشريحة | هيوين | 4 | تعيين | هيوين |
23 | تحمل | كسول | 130 | تعيين | كسول | |
أحزمة | 24 | توقيت الحزام | يونينتي | 11 | جهاز كمبيوتر شخصى | يونينتي |
خط الإنتاج
خط إنتاج آلة تصنيع مناديل الوجه الأوتوماتيكية بالكامل XY-GU-AA
رابط الفيديو: https://youtu.be/HtMPA_BfzxY
