XY-BT-288
XINYUN
XY-BT-288 قدرة عالية أوتوماتيكية بالكامل N
للطي خط إنتاج آلة تصنيع ورق المناشف اليدوية
الخطوط العريضة
يتكون خط إنتاج آلة طي مناشف اليد الأوتوماتيكية N من آلة طي مناشف اليد الأوتوماتيكية، آلة قطع المنشار الأوتوماتيكية وآلة تعبئة الأكياس المفردة الأوتوماتيكية.
تعمل الآلة بسلاسة وثبات بدءًا من المواد الخام وحتى المنتجات النهائية.يتميز خط الإنتاج هذا بدرجة عالية من الأتمتة، مما يوفر تكلفة العمالة، ويقلل من كثافة العمالة، وهو الخيار الأفضل لإنتاج منتجات المناديل الورقية القابلة للطي N.
رابط الفيديو: https://youtu.be/Og9X1yOjxrg
هناك 3 آلات في خط الإنتاج

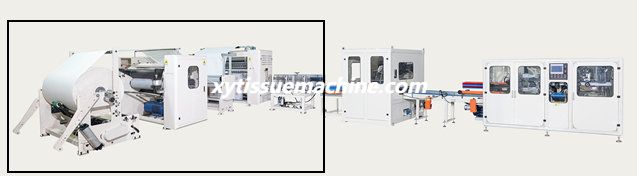

1. XY-BT-288 7 خطوط منشفة يد أوتوماتيكية قابلة للطي على شكل حرف N للطي آلة
السعة الإنتاجية
لا. | غرض | Pأراميتر |
1 | سرعة التصميم | 200 م/دقيقة |
2 | سرعة الإنتاج | 130-160 م/دقيقة |
3 | عرض لفة جامبو | 1560 ملم |
4 | ورق رول جامبو | ورق لب القش، ورق لب الخشب، ورق لب قصب السكر، ورق لب الخيزران، إلخ. |
5 | GSM من ورق الجامبو رول | طبقة واحدة، وزن كل طبقة هو 36-44 جم/㎡؛(منشفة ورقية تقليدية) طبقة مزدوجة، كل طبقة تزن 18-22 جم/م2؛(مادة ورق المناشف لتصفيح الغراء، تحتوي على عامل قوة رطبة) |
تكوين النموذج
لا. | غرض | Pأراميتر |
1 | حامل رول جامبو | مجموعة واحدة |
2 | جهاز النقش | مجموعة واحدة |
3 | جهاز للطي | مجموعة واحدة |
4 | نظام النقل التلقائي | مجموعة واحدة |
5 | نظام الناقل | مجموعة واحدة |
6 | نظام الوجه | مجموعة واحدة |
معلمات الآلة
1).تفكيك جزء الرف
لا. | غرض | Pأراميتر |
1 | هيكل حامل لفة جامبو | هيكل لوحة الحائط |
2 | عرض لفة جامبو | 1500 ملم |
3 | قطر لفة جامبو | ≥￠1500 مم |
4 | لفة جامبو القطر الداخلي | ￠76 ملم |
5 | حزام الفك | 2 قطعة/المجموعة |
6 | تعديل سرعة الفك | تعديل السرعة بشكل مستقل لكل رف خلفي عبر شاشة اللمس |
7 | لفة جامبو لتعديل الوضع الأيسر والأيمن | تعديل عجلة اليد |
8 | طريقة تحميل لفة جامبو | تحميل الورق الهوائي بواسطة ذراع الورق العلوي |
9 | وضع محرك الأقراص | محرك مستقل + حزام متزامن |
10 | قوة | 3 كيلو واط/مجموعة |
11 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
12 | استهلاك الهواء | حوالي 1 م³/ساعة |
13 | وزن | حوالي 1.5 طن/مجموعة |
14 | حماية | حماية جميع أجزاء ناقل الحركة الرئيسية بأغطية واقية |
2).جهاز النقش
لا. | غرض | معامل |
1 | عرض لفة جامبو | 1500 ملم |
2 | سرعة التصميم | 200 م/دقيقة |
3 | سرعة الإنتاج | 160م/دقيقة |
4 | مواصفات الأسطوانة النقش | Φ215*1560 (أسطوانة النقش لورق مناشف اليد العادي) Φ315*1560(جهاز النقش والتصفيح بالغراء لورق مناشف اليد الذي يحتوي على عوامل مقاومة للرطوبة) |
5 | متطلبات لفة جامبو | طبقة واحدة |
6 | النقش الأسطوانة الصلب | اعتماد طريقة عملية النحت أو التآكل الكهربائية وفقًا لاحتياجات العميل، ويجب تأكيد النمط من قبل الطرفين |
7 | نظام النقش | يتم تثبيت أسطوانة النقش بواسطة كتلة منزلقة، مما يجعلها ملائمة لاستبدال أسطوانة النقش |
8 | تنظيم الضغط | ضغط تحميل الاسطوانة، المسمار الحد لضبط الضغط |
9 | فقدان جهاز الورق | ورق سائب مزود بأسطوانة منحنية |
10 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
11 | استهلاك الهواء | حوالي 1 م³/ساعة |
12 | قوة | محرك مستقل بقدرة 3 كيلو وات |
13 | محرك النقش | محرك مستقل، محرك حزام متزامن |
14 | حماية | أجزاء ناقل الحركة الرئيسية محمية بأغطية واقية |
15 | حماية اليد | جهاز مضاد للقرص مثبت بين بكرات النقش |
3).نظام للطي
لا. | غرض | معامل |
1 | سرعة التصميم | 200 م/دقيقة |
2 | سرعة مستقرة | 130-160 م/دقيقة |
3 | تتكشف حجم الأنسجة النهائية | 210(+3,-3)×1500 مم |
4 | حجم مطوي من الأنسجة النهائية | 70(+3,-3)×1500 مم |
5 | ارتفاع الأنسجة النهائية | 120 مم -300 مم |
6 | إعداد العد (الأوراق) | عدد السحبات لكل شريط: 150W-300W (إعداد الرقم الزوجي الرقمي) |
7 | طريقة إعداد الأوراق | تعيين مباشرة على شاشة اللمس |
8 | طريقة العد | اعتماد حساب مؤازر عالي الدقة، والعد دقيق بنسبة 100% |
9 | لفة ورق جامبو جي إس إم | طبقة واحدة 38-44 جم/㎡ |
10 | هيكل للطي | طي شفط الفراغ |
11 | أسلوب للطي | أضعاف متداخلة |
12 | بناء | اعتماد هيكل لوحة الحائط بسمك 40 مم 45 # |
13 | طريقة معالجة الأسطوانة القابلة للطي | بعد التبريد والتلطيف، يتم اعتماد معالجة الفتحات العميقة عالية الدقة لضمان صلابة وقوة كل أسطوانة، ويتم معالجتها جميعًا بواسطة مركز التصنيع باستخدام الحاسب الآلي، مع توازن ديناميكي بمستوى G3.2 لضمان متطلبات الدقة لبكرات الطي. أثناء الطي عالي السرعة |
14 | أسطوانة السكين السفلية لقص الورق | يتم توزيع 1 أسطوانة سكين سفلية مقطوعة بالورق، و3 سكاكين سفلية مقطوعة للورق بالتساوي على الأسطوانة للتأكد من أن طول كل فاصل ورق هو 225 (+3، -3) مم، وجوانب السكاكين السفلية على سطح اللفة منتظم ومجهز بفتحات امتصاص مفرغة، تستخدم لامتصاص الورق الأساسي المقطوع وتثبيته على سطح الأسطوانة |
15 | الأسطوانة القابلة للطي | يتم توزيع بكرتين للطي و4 سكاكين لإدخال الورق و4 أخاديد قابلة للطي على شكل حرف V بالتساوي على الأسطوانات لضمان أن حجم الورق الأساسي بعد الطي هو 75 مم (+3، -3)، وكل سكين إدخال على سطح الأسطوانة، بعد ذلك إلى الأخدود V القابل للطي، يتم ترتيب فتحات الشفط الفراغي بانتظام لامتصاص الورق الأساسي المقطوع وإرفاقه بسطح الأسطوانة |
16 | طي الفجوة لفة | 0.3 مم (الورق المركب يعتمد على سمك الورق) |
17 | وضع قطع الورق | هناك أسطوانة سكين واحدة لقطع الورق، وهناك سكين لأعلى على الأسطوانة، وهي ثابتة. |
قطعة واحدة من أسطوانة السكين السفلية لقطع الورق، ويوجد ثلاث قطع من السكاكين السفلية على الأسطوانة، يدور السكين السفلي لقطع الورق. | ||
يتم التحميل والتفريغ لسكين التقطيع عن طريق أسطوانة الهواء. ومع وظيفة القياس، يمكنك اختيار التحميل أو التفريغ. | ||
تستخدم سكينة تقطيع الورق أنبوب حقن زيت التشحيم المشمع لتجديد الزيت يدويًا؛ | ||
هيكل قطع الورق الحلزوني؛قطع ورق مستقر وعمر طويل للأداة | ||
18 | طريقة خيط الورق | يدوي |
19 | جهاز تغذية الورق على شكل حرف S | يتم استخدام أسطوانة السحب على شكل S، ويتم الشد في منطقة تغذية الورق وقطع الورق يمكن تعديلها من خلال حزام البكرة المخروطي؛ |
20 | جزء قناة فراغ | يتم التعامل مع أنابيب وأنابيب مجاري الهواء المفرغة في الموقع من قبل المشتري |
21 | Mقوة المحرك | 5.5 كيلو واط |
22 | وظيفة قياس الماكينة | وظيفة الركض |
23 | نظام شد الورق الجامبو | يتم الضبط عبر شاشة اللمس |
24 | قوة مضخة فراغ الجهاز عن بعد | 30 كيلو وات (تايوان لونج تك) 7.5 (مروحة دوامية) |
25 | ضغط الهواء المضغوط | ≥0.6MPa |
26 | استهلاك الهواء المضغوط | ≥3م3/ساعة |
27 | قوة مضخة الشحوم الكهربائية | 90 واط |
28 | مضخة الشحوم الكهربائية إمدادات الطاقة | 380 فولت 50 هرتز 3 مراحل |
29 | متطلبات طاقة الآلة (الخامس هرتز) | 380 فولت 50 هرتز 3 مراحل |
30 | السيطرة على الجهد | 24 فولت |
31 | ضغط الهواء المضغوط | ≥0.6MPa |
32 | استهلاك الهواء | 1000 لتر / التحول |
4). جزء نظام التراص التلقائي
لا. | غرض | معامل |
1 | وظيفة التراص التلقائي | 3 مجموعات من التحكم المؤازر لتحقيق التراص التلقائي |
2 | هيكل التراص التلقائي | اعتماد هيكل لوحة الحائط بسمك 40 مم 45 # |
3 | منزلق التراص التلقائي | يستخدم كل منزلق التراص محامل خطية مستوردة |
4 | أجزاء التراص الرئيسية | تتم معالجة كل شيء بواسطة مركز التصنيع باستخدام الحاسب الآلي لضمان دقة التراص |
5 | سدادة الإخراج | تتم معالجة جميعها باستخدام سبائك الألومنيوم المستوردة لضمان أن إخراج الورق لن يؤثر على تأثير فصل الورق |
6 | جزء هوائي | يتم استخدام المكونات الهوائية من Airtac لضمان دقة التراص |
7 | تتبع الأوراق | باستخدام التشفير المؤازر عالي الدقة |
8 | تعديل ورقة المكدس | من خلال إعداد شاشة اللمس، يمكن تعديل عدد السحوبات بدقة 100% (على أساس العدد الزوجي من السحوبات) |
9 | ضبط نطاق الورقة | 120-300 ورقة |
10 | عدد الأكوام | الحد الأقصى لعدد المكدس هو 5 مرات / دقيقة |
11 | طريقة التحكم | عند إيقاف التشغيل بشكل طبيعي، يجب إكمال المكدس بالكامل قبل إيقاف التشغيل |
12 | قوة محرك سيرفو مكدسة | 2+2+0.75=4.75 كيلوواط |
13 | ضغط الهواء المضغوط | ≥0.5MPa |
14 | استهلاك الهواء | 1000 لتر / التحول |
15 | التحكم في الجهد (الخامس) | 24 فولت |
5).نقل جزء النظام (التكديس لاستكمال نقل المنتج)
لا. | غرض | معامل |
1 | القناة الناقلة | قناة واحدة |
2 | طريقة التوصيل | 0.12 كيلو واط/مجموعة |
3 | أبعاد الحزام الناقل | ناقل 3000 ملم |
4 | بناء | باستخدام أنبوب مربع بالإضافة إلى لوحة توجيه ثابتة |
5 | الكشف الكهروضوئي | يوجد مفتاح مستشعر كهروضوئي على الحزام الناقل للكشف عن الورق الأساسي |
6 | قوة | 380 فولت 50 هرتز |
7 | الوزن الكلي | حوالي 90 كجم/مجموعة |
8 | الانتقال | محرك مستقل، حزام متزامن، محرك حزام مسطح |
6).قلب جزء النظام
لا. | غرض | معامل |
1 | القناة الناقلة | 1800 ملم |
2 | قوة الناقل | 0.2 كيلو واط/وحدة X2 = 0.4 كيلو واط |
3 | طريقة الوجه | 90 درجة الوجه (التحكم في المحرك) |
4 | طريقة الضغط | ورقة الصحافة اسطوانة |
5 | بناء | لوح |
6 | الكشف الكهروضوئي | يوجد مفتاح مستشعر كهروضوئي على الحزام الناقل للكشف عن ورق لفة الجامبو |
7 | قوة | 380 فولت 50 هرتز |
8 | الوزن الكلي | 0.5 طن |
9 | الانتقال | محرك مستقل، حزام متزامن، محرك حزام مسطح |

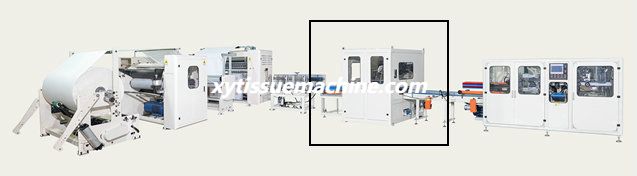

2. XY-GU-281 آلة قطع المنشار الأوتوماتيكية بالكامل N القابلة للطي
الخطوط العريضة
1. تم تصميم آلة قطع المنشار الأوتوماتيكية للمناشف اليدوية خصيصًا للقطع التلقائي والمستمر للمناشف الورقية.يعتمد تصميم وتصنيع الآلة بأكملها على أحدث التقنيات الإلكترونية وتكنولوجيا النقل المؤازرة المزدوجة، مما يعزز بشكل كبير استقرار قطع الورق، وإزالة النفايات بسرعة ومرونة، والحزام المتزامن المضاد للكهرباء الساكنة لحل مشكلة التصاق المنتج النهائي بالمنتج النهائي. الحزام، ويحسن دقة النقل مقارنة بالأحزمة التقليدية، ويحسن جودة قطع الورق.
2. إن نظام تغذية الورق لآلة قطع الورق الدوارة الكبيرة ذات القناة الواحدة هو الميزة الفريدة لهذه الآلة.يتم تشغيلها بواسطة نظام محرك مؤازر مزدوج، ويتم نقل ورق لفة الجامبو عن طريق حركة متقطعة، وتدوير وتأرجح حامل السكين المستدير، وتدور السكين المستديرة من تلقاء نفسها، وتقطع الورق المرسوم بدقة؛إنها مجهزة بنظام شحذ تلقائي، والذي يشحذ السكين الدائري تلقائيًا، ويتم تغذية عجلة الطحن تلقائيًا، ويمكن تعديل المعلمات من خلال شاشة اللمس.
المؤشرات الفنية الاساسية
سرعة الإنتاج | 30-150 قطع/دقيقة |
سجل قطر المنشار | 610 ملم |
الحد الأدنى من قطع الرأس والذيل | 5 ملم |
حجم قطع المناديل الورقية | لتر (150-250)-عرض (130-300)-H75-100 |
شحذ هوائي | يمكن تعديل المعلمات عبر شاشة اللمس |
تغذية شحذ | يمكن تعديل المعلمات عبر شاشة اللمس |
مصدر الهواء | 0.5--0.8MPa |
وزن الآلة | 1500 كجم |

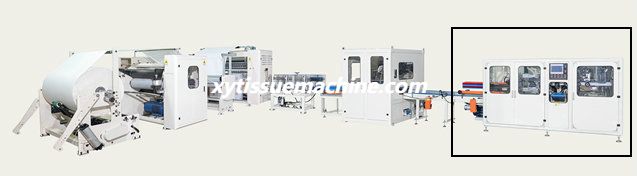

3. XY-BT-298 آلة تعبئة مناشف اليد القابلة للطي N الأوتوماتيكية بالكامل
الخطوط العريضة
1. الآلة بأكملها تعتمد PLC ومحرك مؤازر كوحدة التحكم والقيادة لتحقيق التشغيل الأوتوماتيكي الكامل لنقل المنتج، توزيع المواد، تغذية الفيلم، صنع الأكياس، فتح الأكياس، تعبئة الأكياس، الختم، ترميز التاريخ، وما إلى ذلك؛
2. تشكيل القالب: يعتمد الختم على تصميم تشكيل الضغط السلبي لضمان تأثير التغليف الجميل.
3. واجهة الإنسان والآلة: إعداد شاشة اللمس، التشغيل، التشغيل البسيط والمريح؛
4. تتبع الخطأ والتنبيه: يمكن للآلة اكتشاف سبب الخطأ وموقعه بسرعة وعرضه تلقائيًا على شاشة اللمس، وهو مناسب لصيانة المعدات؛
5. نظام المراقبة: مراقبة ما إذا كان هناك كيس تغليف ومنتج مناديل، لمنع عدم وجود كيس تغليف أو عدم تشغيل منتج المناديل.عندما يكون شكل كيس التغليف غير طبيعي، سيتم تفريغه تلقائيًا؛عندما يتم فتح الحقيبة بشكل غير طبيعي، ستتوقف تلقائيًا؛عندما يعلق كيس التغليف ويفشل في فتح الكيس، فإنه سيتم تفريغ أكياس التغليف تلقائيًا؛
6. يمكن تعديل سرعة التعبئة بحرية.
7. نظام التحكم في درجة الحرارة: إنه يعتمد التسخين الفوري لسلك التسخين ووضع التحكم في التيار المتردد، وهو قابل للتكيف بشكل كبير مع جودة الهالة لأكياس التعبئة والتغليف ويتجنب بشكل فعال عيوب الأختام الزائفة؛
المؤشرات الفنية الاساسية
حجم التعبئة(الطول*العرض*الارتفاع) | (180-230)*(110-200)*76 ملم |
سرعة التعبئة (كيس/دقيقة) | 20-40 كيس/دقيقة |
إجمالي الطاقة (كيلوواط) | 11 كيلو واط |
قوة | 380 فولت 50 هرتز |
وزن الآلة | 3000 كجم |
الابعاد الكلية(الطول*العرض*الارتفاع) | حوالي 5332x1060x1693 مللي متر (الطول * العرض * الارتفاع) |
متطلبات ضغط الهواء | 0.5~0.6MPA |
مواد التعبئة والتغليف | OPP، CPP، PE، إلخ. لفة الفيلم مع وظيفة الختم الحراري |

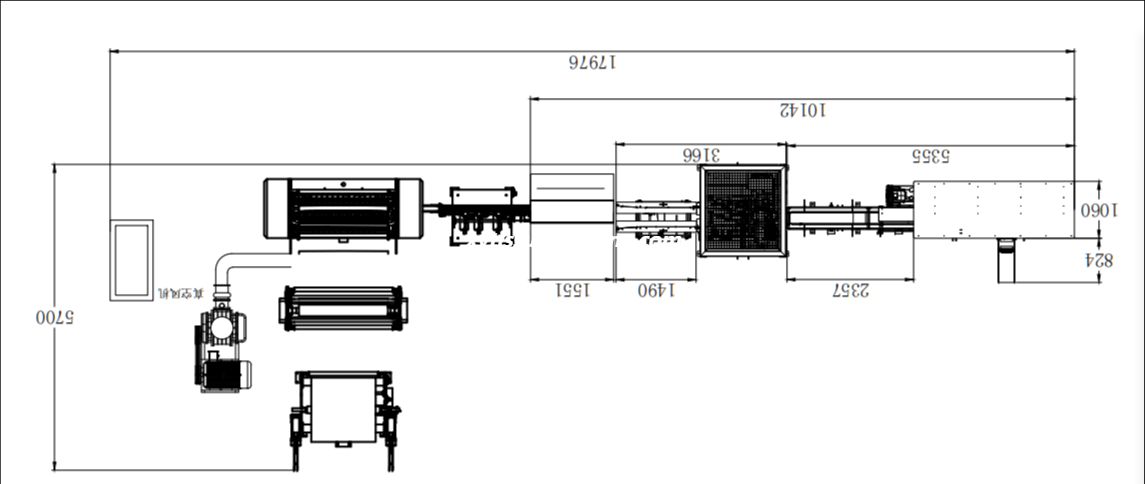

تخطيط خط الإنتاج
XY-BT-288 قدرة عالية أوتوماتيكية بالكامل N
للطي خط إنتاج آلة تصنيع ورق المناشف اليدوية
الخطوط العريضة
يتكون خط إنتاج آلة طي مناشف اليد الأوتوماتيكية N من آلة طي مناشف اليد الأوتوماتيكية، آلة قطع المنشار الأوتوماتيكية وآلة تعبئة الأكياس المفردة الأوتوماتيكية.
تعمل الآلة بسلاسة وثبات بدءًا من المواد الخام وحتى المنتجات النهائية.يتميز خط الإنتاج هذا بدرجة عالية من الأتمتة، مما يوفر تكلفة العمالة، ويقلل من كثافة العمالة، وهو الخيار الأفضل لإنتاج منتجات المناديل الورقية القابلة للطي N.
رابط الفيديو: https://youtu.be/Og9X1yOjxrg
هناك 3 آلات في خط الإنتاج
1. XY-BT-288 7 خطوط منشفة يد أوتوماتيكية قابلة للطي على شكل حرف N للطي آلة
السعة الإنتاجية
لا. | غرض | Pأراميتر |
1 | سرعة التصميم | 200 م/دقيقة |
2 | سرعة الإنتاج | 130-160 م/دقيقة |
3 | عرض لفة جامبو | 1560 ملم |
4 | ورق رول جامبو | ورق لب القش، ورق لب الخشب، ورق لب قصب السكر، ورق لب الخيزران، إلخ. |
5 | GSM من ورق الجامبو رول | طبقة واحدة، وزن كل طبقة هو 36-44 جم/㎡؛(منشفة ورقية تقليدية) طبقة مزدوجة، كل طبقة تزن 18-22 جم/م2؛(مادة ورق المناشف لتصفيح الغراء، تحتوي على عامل قوة رطبة) |
تكوين النموذج
لا. | غرض | Pأراميتر |
1 | حامل رول جامبو | مجموعة واحدة |
2 | جهاز النقش | مجموعة واحدة |
3 | جهاز للطي | مجموعة واحدة |
4 | نظام النقل التلقائي | مجموعة واحدة |
5 | نظام الناقل | مجموعة واحدة |
6 | نظام الوجه | مجموعة واحدة |
معلمات الآلة
1).تفكيك جزء الرف
لا. | غرض | Pأراميتر |
1 | هيكل حامل لفة جامبو | هيكل لوحة الحائط |
2 | عرض لفة جامبو | 1500 ملم |
3 | قطر لفة جامبو | ≥￠1500 مم |
4 | لفة جامبو القطر الداخلي | ￠76 ملم |
5 | حزام الفك | 2 قطعة/المجموعة |
6 | تعديل سرعة الفك | تعديل السرعة بشكل مستقل لكل رف خلفي عبر شاشة اللمس |
7 | لفة جامبو لتعديل الوضع الأيسر والأيمن | تعديل عجلة اليد |
8 | طريقة تحميل لفة جامبو | تحميل الورق الهوائي بواسطة ذراع الورق العلوي |
9 | وضع محرك الأقراص | محرك مستقل + حزام متزامن |
10 | قوة | 3 كيلو واط/مجموعة |
11 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
12 | استهلاك الهواء | حوالي 1 م³/ساعة |
13 | وزن | حوالي 1.5 طن/مجموعة |
14 | حماية | حماية جميع أجزاء ناقل الحركة الرئيسية بأغطية واقية |
2).جهاز النقش
لا. | غرض | معامل |
1 | عرض لفة جامبو | 1500 ملم |
2 | سرعة التصميم | 200 م/دقيقة |
3 | سرعة الإنتاج | 160م/دقيقة |
4 | مواصفات الأسطوانة النقش | Φ215*1560 (أسطوانة النقش لورق مناشف اليد العادي) Φ315*1560(جهاز النقش والتصفيح بالغراء لورق مناشف اليد الذي يحتوي على عوامل مقاومة للرطوبة) |
5 | متطلبات لفة جامبو | طبقة واحدة |
6 | النقش الأسطوانة الصلب | اعتماد طريقة عملية النحت أو التآكل الكهربائية وفقًا لاحتياجات العميل، ويجب تأكيد النمط من قبل الطرفين |
7 | نظام النقش | يتم تثبيت أسطوانة النقش بواسطة كتلة منزلقة، مما يجعلها ملائمة لاستبدال أسطوانة النقش |
8 | تنظيم الضغط | ضغط تحميل الاسطوانة، المسمار الحد لضبط الضغط |
9 | فقدان جهاز الورق | ورق سائب مزود بأسطوانة منحنية |
10 | الحد الأدنى من متطلبات ضغط الهواء | 0.6 ميجا باسكال |
11 | استهلاك الهواء | حوالي 1 م³/ساعة |
12 | قوة | محرك مستقل بقدرة 3 كيلو وات |
13 | محرك النقش | محرك مستقل، محرك حزام متزامن |
14 | حماية | أجزاء ناقل الحركة الرئيسية محمية بأغطية واقية |
15 | حماية اليد | جهاز مضاد للقرص مثبت بين بكرات النقش |
3).نظام للطي
لا. | غرض | معامل |
1 | سرعة التصميم | 200 م/دقيقة |
2 | سرعة مستقرة | 130-160 م/دقيقة |
3 | تتكشف حجم الأنسجة النهائية | 210(+3,-3)×1500 مم |
4 | حجم مطوي من الأنسجة النهائية | 70(+3,-3)×1500 مم |
5 | ارتفاع الأنسجة النهائية | 120 مم -300 مم |
6 | إعداد العد (الأوراق) | عدد السحبات لكل شريط: 150W-300W (إعداد الرقم الزوجي الرقمي) |
7 | طريقة إعداد الأوراق | تعيين مباشرة على شاشة اللمس |
8 | طريقة العد | اعتماد حساب مؤازر عالي الدقة، والعد دقيق بنسبة 100% |
9 | لفة ورق جامبو جي إس إم | طبقة واحدة 38-44 جم/㎡ |
10 | هيكل للطي | طي شفط الفراغ |
11 | أسلوب للطي | أضعاف متداخلة |
12 | بناء | اعتماد هيكل لوحة الحائط بسمك 40 مم 45 # |
13 | طريقة معالجة الأسطوانة القابلة للطي | بعد التبريد والتلطيف، يتم اعتماد معالجة الفتحات العميقة عالية الدقة لضمان صلابة وقوة كل أسطوانة، ويتم معالجتها جميعًا بواسطة مركز التصنيع باستخدام الحاسب الآلي، مع توازن ديناميكي بمستوى G3.2 لضمان متطلبات الدقة لبكرات الطي. أثناء الطي عالي السرعة |
14 | أسطوانة السكين السفلية لقص الورق | يتم توزيع 1 أسطوانة سكين سفلية مقطوعة بالورق، و3 سكاكين سفلية مقطوعة للورق بالتساوي على الأسطوانة للتأكد من أن طول كل فاصل ورق هو 225 (+3، -3) مم، وجوانب السكاكين السفلية على سطح اللفة منتظم ومجهز بفتحات امتصاص مفرغة، تستخدم لامتصاص الورق الأساسي المقطوع وتثبيته على سطح الأسطوانة |
15 | الأسطوانة القابلة للطي | يتم توزيع بكرتين للطي و4 سكاكين لإدخال الورق و4 أخاديد قابلة للطي على شكل حرف V بالتساوي على الأسطوانات لضمان أن حجم الورق الأساسي بعد الطي هو 75 مم (+3، -3)، وكل سكين إدخال على سطح الأسطوانة، بعد ذلك إلى الأخدود V القابل للطي، يتم ترتيب فتحات الشفط الفراغي بانتظام لامتصاص الورق الأساسي المقطوع وإرفاقه بسطح الأسطوانة |
16 | طي الفجوة لفة | 0.3 مم (الورق المركب يعتمد على سمك الورق) |
17 | وضع قطع الورق | هناك أسطوانة سكين واحدة لقطع الورق، وهناك سكين لأعلى على الأسطوانة، وهي ثابتة. |
قطعة واحدة من أسطوانة السكين السفلية لقطع الورق، ويوجد ثلاث قطع من السكاكين السفلية على الأسطوانة، يدور السكين السفلي لقطع الورق. | ||
يتم التحميل والتفريغ لسكين التقطيع عن طريق أسطوانة الهواء. ومع وظيفة القياس، يمكنك اختيار التحميل أو التفريغ. | ||
تستخدم سكينة تقطيع الورق أنبوب حقن زيت التشحيم المشمع لتجديد الزيت يدويًا؛ | ||
هيكل قطع الورق الحلزوني؛قطع ورق مستقر وعمر طويل للأداة | ||
18 | طريقة خيط الورق | يدوي |
19 | جهاز تغذية الورق على شكل حرف S | يتم استخدام أسطوانة السحب على شكل S، ويتم الشد في منطقة تغذية الورق وقطع الورق يمكن تعديلها من خلال حزام البكرة المخروطي؛ |
20 | جزء قناة فراغ | يتم التعامل مع أنابيب وأنابيب مجاري الهواء المفرغة في الموقع من قبل المشتري |
21 | Mقوة المحرك | 5.5 كيلو واط |
22 | وظيفة قياس الماكينة | وظيفة الركض |
23 | نظام شد الورق الجامبو | يتم الضبط عبر شاشة اللمس |
24 | قوة مضخة فراغ الجهاز عن بعد | 30 كيلو وات (تايوان لونج تك) 7.5 (مروحة دوامية) |
25 | ضغط الهواء المضغوط | ≥0.6MPa |
26 | استهلاك الهواء المضغوط | ≥3م3/ساعة |
27 | قوة مضخة الشحوم الكهربائية | 90 واط |
28 | مضخة الشحوم الكهربائية إمدادات الطاقة | 380 فولت 50 هرتز 3 مراحل |
29 | متطلبات طاقة الآلة (الخامس هرتز) | 380 فولت 50 هرتز 3 مراحل |
30 | السيطرة على الجهد | 24 فولت |
31 | ضغط الهواء المضغوط | ≥0.6MPa |
32 | استهلاك الهواء | 1000 لتر / التحول |
4). جزء نظام التراص التلقائي
لا. | غرض | معامل |
1 | وظيفة التراص التلقائي | 3 مجموعات من التحكم المؤازر لتحقيق التراص التلقائي |
2 | هيكل التراص التلقائي | اعتماد هيكل لوحة الحائط بسمك 40 مم 45 # |
3 | منزلق التراص التلقائي | يستخدم كل منزلق التراص محامل خطية مستوردة |
4 | أجزاء التراص الرئيسية | تتم معالجة كل شيء بواسطة مركز التصنيع باستخدام الحاسب الآلي لضمان دقة التراص |
5 | سدادة الإخراج | تتم معالجة جميعها باستخدام سبائك الألومنيوم المستوردة لضمان أن إخراج الورق لن يؤثر على تأثير فصل الورق |
6 | جزء هوائي | يتم استخدام المكونات الهوائية من Airtac لضمان دقة التراص |
7 | تتبع الأوراق | باستخدام التشفير المؤازر عالي الدقة |
8 | تعديل ورقة المكدس | من خلال إعداد شاشة اللمس، يمكن تعديل عدد السحوبات بدقة 100% (على أساس العدد الزوجي من السحوبات) |
9 | ضبط نطاق الورقة | 120-300 ورقة |
10 | عدد الأكوام | الحد الأقصى لعدد المكدس هو 5 مرات / دقيقة |
11 | طريقة التحكم | عند إيقاف التشغيل بشكل طبيعي، يجب إكمال المكدس بالكامل قبل إيقاف التشغيل |
12 | قوة محرك سيرفو مكدسة | 2+2+0.75=4.75 كيلوواط |
13 | ضغط الهواء المضغوط | ≥0.5MPa |
14 | استهلاك الهواء | 1000 لتر / التحول |
15 | التحكم في الجهد (الخامس) | 24 فولت |
5).نقل جزء النظام (التكديس لاستكمال نقل المنتج)
لا. | غرض | معامل |
1 | القناة الناقلة | قناة واحدة |
2 | طريقة التوصيل | 0.12 كيلو واط/مجموعة |
3 | أبعاد الحزام الناقل | ناقل 3000 ملم |
4 | بناء | باستخدام أنبوب مربع بالإضافة إلى لوحة توجيه ثابتة |
5 | الكشف الكهروضوئي | يوجد مفتاح مستشعر كهروضوئي على الحزام الناقل للكشف عن الورق الأساسي |
6 | قوة | 380 فولت 50 هرتز |
7 | الوزن الكلي | حوالي 90 كجم/مجموعة |
8 | الانتقال | محرك مستقل، حزام متزامن، محرك حزام مسطح |
6).قلب جزء النظام
لا. | غرض | معامل |
1 | القناة الناقلة | 1800 ملم |
2 | قوة الناقل | 0.2 كيلو واط/وحدة X2 = 0.4 كيلو واط |
3 | طريقة الوجه | 90 درجة الوجه (التحكم في المحرك) |
4 | طريقة الضغط | ورقة الصحافة اسطوانة |
5 | بناء | لوح |
6 | الكشف الكهروضوئي | يوجد مفتاح مستشعر كهروضوئي على الحزام الناقل للكشف عن ورق لفة الجامبو |
7 | قوة | 380 فولت 50 هرتز |
8 | الوزن الكلي | 0.5 طن |
9 | الانتقال | محرك مستقل، حزام متزامن، محرك حزام مسطح |
2. XY-GU-281 آلة قطع المنشار الأوتوماتيكية بالكامل N القابلة للطي
الخطوط العريضة
1. تم تصميم آلة قطع المنشار الأوتوماتيكية للمناشف اليدوية خصيصًا للقطع التلقائي والمستمر للمناشف الورقية.يعتمد تصميم وتصنيع الآلة بأكملها على أحدث التقنيات الإلكترونية وتكنولوجيا النقل المؤازرة المزدوجة، مما يعزز بشكل كبير استقرار قطع الورق، وإزالة النفايات بسرعة ومرونة، والحزام المتزامن المضاد للكهرباء الساكنة لحل مشكلة التصاق المنتج النهائي بالمنتج النهائي. الحزام، ويحسن دقة النقل مقارنة بالأحزمة التقليدية، ويحسن جودة قطع الورق.
2. إن نظام تغذية الورق لآلة قطع الورق الدوارة الكبيرة ذات القناة الواحدة هو الميزة الفريدة لهذه الآلة.يتم تشغيلها بواسطة نظام محرك مؤازر مزدوج، ويتم نقل ورق لفة الجامبو عن طريق حركة متقطعة، وتدوير وتأرجح حامل السكين المستدير، وتدور السكين المستديرة من تلقاء نفسها، وتقطع الورق المرسوم بدقة؛إنها مجهزة بنظام شحذ تلقائي، والذي يشحذ السكين الدائري تلقائيًا، ويتم تغذية عجلة الطحن تلقائيًا، ويمكن تعديل المعلمات من خلال شاشة اللمس.
المؤشرات الفنية الاساسية
سرعة الإنتاج | 30-150 قطع/دقيقة |
سجل قطر المنشار | 610 ملم |
الحد الأدنى من قطع الرأس والذيل | 5 ملم |
حجم قطع المناديل الورقية | لتر (150-250)-عرض (130-300)-H75-100 |
شحذ هوائي | يمكن تعديل المعلمات عبر شاشة اللمس |
تغذية شحذ | يمكن تعديل المعلمات عبر شاشة اللمس |
مصدر الهواء | 0.5--0.8MPa |
وزن الآلة | 1500 كجم |
3. XY-BT-298 آلة تعبئة مناشف اليد القابلة للطي N الأوتوماتيكية بالكامل
الخطوط العريضة
1. الآلة بأكملها تعتمد PLC ومحرك مؤازر كوحدة التحكم والقيادة لتحقيق التشغيل الأوتوماتيكي الكامل لنقل المنتج، توزيع المواد، تغذية الفيلم، صنع الأكياس، فتح الأكياس، تعبئة الأكياس، الختم، ترميز التاريخ، وما إلى ذلك؛
2. تشكيل القالب: يعتمد الختم على تصميم تشكيل الضغط السلبي لضمان تأثير التغليف الجميل.
3. واجهة الإنسان والآلة: إعداد شاشة اللمس، التشغيل، التشغيل البسيط والمريح؛
4. تتبع الخطأ والتنبيه: يمكن للآلة اكتشاف سبب الخطأ وموقعه بسرعة وعرضه تلقائيًا على شاشة اللمس، وهو مناسب لصيانة المعدات؛
5. نظام المراقبة: مراقبة ما إذا كان هناك كيس تغليف ومنتج مناديل، لمنع عدم وجود كيس تغليف أو عدم تشغيل منتج المناديل.عندما يكون شكل كيس التغليف غير طبيعي، سيتم تفريغه تلقائيًا؛عندما يتم فتح الحقيبة بشكل غير طبيعي، ستتوقف تلقائيًا؛عندما يعلق كيس التغليف ويفشل في فتح الكيس، فإنه سيتم تفريغ أكياس التغليف تلقائيًا؛
6. يمكن تعديل سرعة التعبئة بحرية.
7. نظام التحكم في درجة الحرارة: إنه يعتمد التسخين الفوري لسلك التسخين ووضع التحكم في التيار المتردد، وهو قابل للتكيف بشكل كبير مع جودة الهالة لأكياس التعبئة والتغليف ويتجنب بشكل فعال عيوب الأختام الزائفة؛
المؤشرات الفنية الاساسية
حجم التعبئة(الطول*العرض*الارتفاع) | (180-230)*(110-200)*76 ملم |
سرعة التعبئة (كيس/دقيقة) | 20-40 كيس/دقيقة |
إجمالي الطاقة (كيلوواط) | 11 كيلو واط |
قوة | 380 فولت 50 هرتز |
وزن الآلة | 3000 كجم |
الابعاد الكلية(الطول*العرض*الارتفاع) | حوالي 5332x1060x1693 مللي متر (الطول * العرض * الارتفاع) |
متطلبات ضغط الهواء | 0.5~0.6MPA |
مواد التعبئة والتغليف | OPP، CPP، PE، إلخ. لفة الفيلم مع وظيفة الختم الحراري |
تخطيط خط الإنتاج
