XY-OQ-7000K1
XINYUN

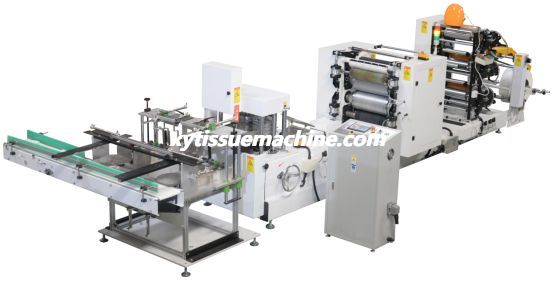

XY-OQ-7000K سرعة عالية أوتوماتيكية بالكامل
ماكينة تصنيع المناديل الورقية بخطين
الخطوط العريضة
يتم تفريغه بواسطة مجموعتين من العجلات القابلة للطي.يتم تقسيم المنتجات النهائية وتكديسها وفقًا لعدد محدد من الأوراق بواسطة جهاز التكديس الأوتوماتيكي، ومن ثم يتم نقلها إلى حزام النقل عن طريق التوجيه الدوار.تحقق هذه الآلة عملية الإنتاج الأوتوماتيكية، والتي لا تحتاج إلى عمال لتقسيم الورق وتخطيطه وتعبئته.
لذلك، مطلوب عامل واحد فقط مراقبة آلة الطي، الحزام الناقل والتحقق من سلامة المنتج النهائي، والفحص في الموقع للمنتجات النهائية، وما إلى ذلك.
رابط الفيديو:https://youtu.be/y_Zkr1Da7Vo
المعايير الفنية
1 、ماكنة طوي
لا. | وصف | المعايير الفنية |
1 | المواد الخام (لفة جامبو) | 15~18 جم/م2 (طبقتين)؛18 ~ 24 جم / م 2 (طبقة واحدة) |
2 | قطر الورق الخام | ± ￠ 1500 مم ； |
3 | مواصفات القطر الداخلي لقلب اللفة الجامبو | القطر 76.2 ملم |
4 | عرض لفة جامبو | 600 ملم |
5 | تتكشف حجم منديل الأنسجة | 330 مم × 330 مم ± 2 مم |
6 | 1/4 حجم المناديل المطوية | 165 مم × 165 ± 2 مم |
7 | سرعة التصميم | 2300 ورقة/دقيقة |
8 | سرعة العمل | 2000 ورقة/دقيقة |
9 | جهاز توجيه الويب | مجموعة واحدة |
10 | وضع التحكم | برنامج Inovance PLC للتحكم، عاكس Inovance |
11 | قوة المحرك الرئيسي | 7.5 كيلو واط، 380 فولت، 50 هرتز، 3 مراحل |
12 | ضغط الهواء المضغوط | ≥0.5 ميجا باسكال (تحتاج إلى إحضارها معك) |
13 | استهلاك الهواء المضغوط | ≥1 (م³/دقيقة) |
14 | السيطرة على الجهد | تيار متردد 220 فولت + تيار مستمر 24 فولت |
15 | كشف الورق المكسور | سوف تتوقف الآلة عند استخدام المواد الخام. |
16 | وضع حماية السلامة | جميع أجزاء ناقل الحركة الرئيسية محمية بأغطية واقية |
17 | أبعاد الماكينة (الطول * العرض * الارتفاع) | 6800*2500*1800 مللي متر |
18 | وزن الآلة | حوالي 5 طن |
1.1 Fرئيس الشيخوخة من الآلة
لا. | وصف | المعايير الفنية |
1 | وضع محرك الأقراص | حزام مسنن للمحرك؛ والعتاد |
2 | مسافة بكرات قابلة للطي | دليل التكيف |
3 | مسافة بكرات التغذية | دليل التكيف |
Tفدية | ||
4 | حزام تغذية الورق | محرك الحزام المتزامن، محرك التروس |
5 | مواد كام | الصلب الكروم والموليبدينوم |
Oهناك | ||
6 | محمي | أجزاء ناقل الحركة الرئيسية محمية بأغطية واقية |
7 | نظام تشحيم | إمداد مركزي بالزيت، تعبئة كهربائية. |
1.2 رأى الفرقة ورقة
لا. | وصف | المعايير الفنية |
1 | طريقة قص الورق | شفرة المنشار الدائري 3200 مم (مستوردة من اليابان) |
2 | مادة فتحة الورق | الفولاذ المقاوم للصدأ |
3 | طريقة شحذ | تعديل يدوي، شحذ شفط تلقائي هوائي. شحذ التوقيت التلقائي. |

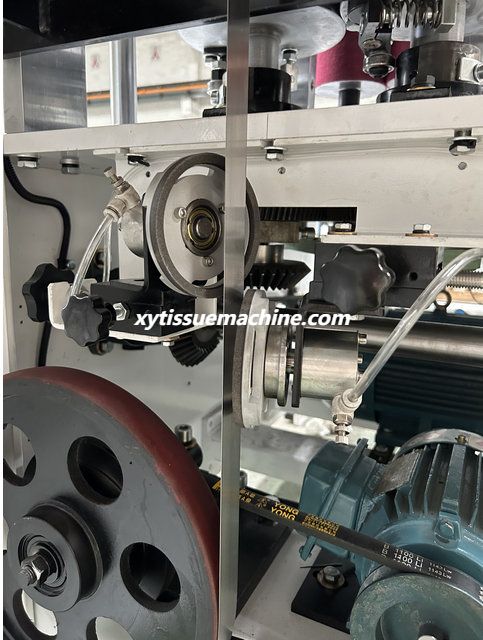

4 | مادة عجلة الطحن | كوب من الرمل الأبيض |
5 | فحص وموازنة عجلة المنشار الشريطي | الموازية الديناميكية زائد أو ناقص 10 جم |
6 | تعديل التوتر والميل للمنشار الشريطي | قابل للتعديل لأعلى ولأسفل
|
7 | طريقة الإرسال | حزام V |
8 | قوة المحرك | 0.75 كيلو واط*2 |
2 、 النقش الجزء
لا. | وصف | المعايير الفنية |
1 | وضع محرك الأقراص | حزام متزامن والعتاد |
2 | تعديل الفجوة | ضغط الأسطوانة، تعديل الوضع اليدوي |
3 | لفة ورق متناثرة | لفة اتجاهية، زاوية قابلة للتعديل |
4 | محمي | أجزاء النقل الرئيسية محمية بغطاء واقي، ومنفذ التغذية مجهز بفولاذ وقائي وكشف كسر المواد. |
5 | هيكل النقش
| اضغط من اليسار إلى اليمين لتفكيك سريع. الصلب إلى بكرة الصوف. |
6 | نظام تشحيم | وضع إمداد الزيت المركزي، تعبئة التوقيت الكهربائي. تشحيم التروس بالزيت السائل |
7 | جزء القطع
| طريقة القصيتم ضغط السكين العلوي بالهواء المضغوط. السكين السفلي مثبت بحواف مزدوجة ويمكن استبداله. |
3、جهاز النقل التلقائي
لا. | وصف | المعايير الفنية |
1 | وضع محرك الأقراص | المحرك؛اسطوانة وحزام |
2 | رقم النقل | قابل للتعديل 20-200 (ورقة) |
3 | ارتفاع صب | قابل للتعديل 40-150 (مم) |
4 | اتجاه تغذية آلة التعبئة | يدور المحرك بشكل مستقل ويتم توجيهه إلى آلة التغليف. |
5 | وظيفة الضغط | غير متضمن (يمكن إضافته حسب الطلب) |
6 | محمي | أجزاء ناقل الحركة الرئيسية محمية بأغطية واقية. |
7 | وضع تغذية آلة التعبئة | وضع الدفع لحزمة واحدة، مع وظيفة رفع المواد وتحديد موضعها لمنفذ التغذية. |

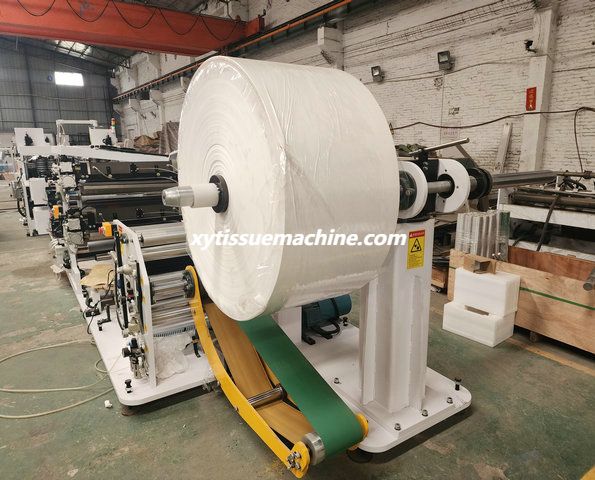

1.4 الاسترخاء جزء
لا. | وصف | المعايير الفنية |
1 | طريقة التغذية | تغذية الحزام المسطح بعرض 200 مم، ضغط الأسطوانة |
2 | طريقة تحميل الورق | رفع التغذية اليدوية المساعدة، إطار مادة دوارة بموضعين |
3 | الحد الأقصى لقطر لفة الجامبو | ± ￠ 1450 مم ； |
4 | ضغط الهواء المضغوط | ≥0.5 ميجا باسكال |
5 | استهلاك الهواء المضغوط | <1 (م³/دقيقة) |
6 | بما في ذلك العصا العائمة | الإعداد اليدوي للمعلمات، نظام التحكم التلقائي في الضبط الجزئي |
7 | اتجاه الإرسال | محرك مستقل |
8 | وضع التحكم
| التحكم القابل للبرمجة، بما في ذلك إيقاف الماكينة عند قطع المواد وعندما تكون المواد الخام على وشك النفاد. |
وظيفة الخيار

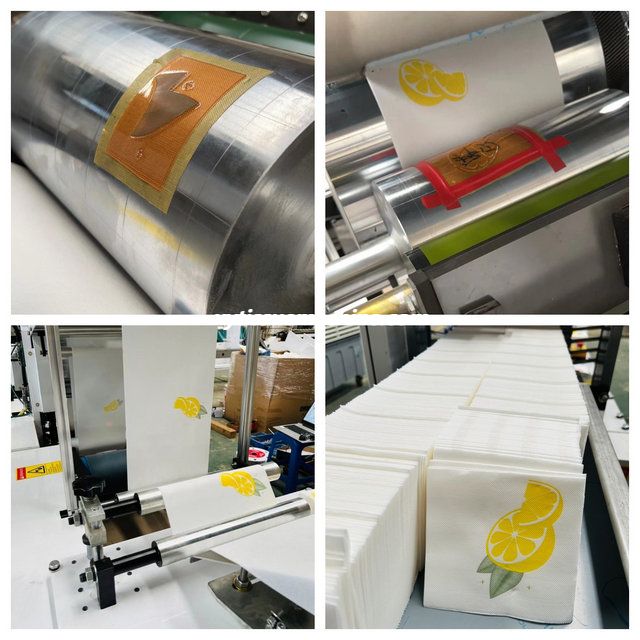

جهاز طباعة ملونة

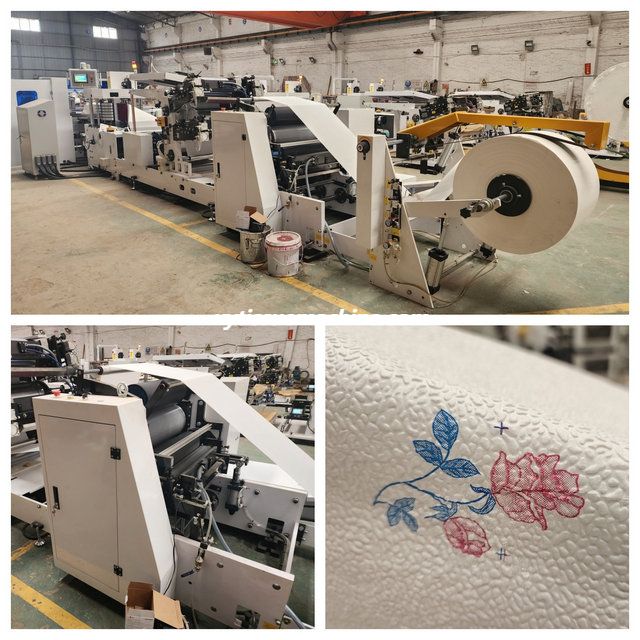

نظام التصفيح الغراء
متطلبات الحالة الخارجية
1 、 متطلبات التثبيت
1.1 متطلبات المكان الذي توضع فيه الآلة: يجب أن تحتوي أرضية الورشة على طبقة خرسانية بسمك 150 مم لضمان الدعم الكافي؛إذا تم وضع الآلة في الطابق الثاني أو أعلى، فيجب التأكد من أن الأرضية لديها قدرة تحمل كافية، ويجب أن يأخذ تصميم الأرضية في الاعتبار وزن الآلة وعامل التحميل الديناميكي.
يرجى الرجوع إلى الصورة المرفقة لمعرفة محمل الماكينة.
1.2 التأكد من أن انحراف التسطيح للموقع الذي توضع فيه الآلة لا يزيد عن 5 مم/م2، وإلا فمن الضروري إضافة وسادة للقدم، والتي يتم إعدادها من قبل العميل مسبقًا.
1.3 التعديل والمحاذاة الأفقية. عند تثبيت الماكينة، من الضروري ضبط المستوى والحيادية لضمان الانحراف خلال +/- 5 مم
1.4 تشديد جميع البراغي.
2 、 متطلبات إمدادات الهواء
2.1.يجب استخدام الهواء المضغوط المنقى والمجفف، بدقة ترشيح أقل من 40 ميكرومتر.
2.2.عند التشحيم بالهواء المضغوط، يجب ألا يتجاوز رذاذ الزيت 25 ملجم/م.
2.3.عندما يكون النظام في وضع التشغيل الطبيعي، يتم ضبط كمية رذاذ الزيت على 0.2-1 قطرات أو 0.5-5 قطرات/1000 لتر
2.4.الحد الأدنى من متطلبات الضغط: 0.6 ميجا باسكال
2.5.الحد الأدنى من التدفق: 3 م³/ساعة.
2.6.توصيل مسار الغاز: قم بتوصيل مسار الغاز بشكل صحيح وفقًا لرسم مسار الغاز.يرجى الرجوع إلى الرسم المرفق لمعرفة وضع الاتصال المحدد.
2.7.القصبة الهوائية الرئيسية: 8 ملم.
2.8.زيت تغذية الهواء: استخدم زيت توربو رقم 1 بدون إضافة (ISO-VG32).
لا تستخدم زيت المحرك وزيت المغزل وما إلى ذلك
3 、 صمتطلبات توريد الزهور
متطلبات الطاقة:
3.1 متطلبات الجهد: 380 فولت +/-10%.
3.2 متطلبات التردد: 50 هرتز.
3.3 المتطلبات الحالية: 50A.
3.4 يرجى الرجوع إلى الرسم المرفق لمعرفة الموقع المحدد لتركيب الطاقة
4 、متطلبات التشحيم والصيانة
4.1 متطلبات المواد:
4.1.1.زيت التشحيم: يجب ألا يؤثر زيت التشحيم على أداء وتأثير الآلة.(العلامة التجارية المقترحة: شل)
قوة تحمل رل 2/P16K(جاب)؛ Stamina RL 2/P16K(JAP) هي علامة تجارية Stamina.
4.1.2.الزيت المعدني الأبيض: يجب ألا يؤثر الزيت الهيدروليكي على أداء وتأثير الماكينة.
العلامة التجارية المقترحة: النفط رقم 5 للمنتجات البتروكيماوية في ماومينغ بمقاطعة قوانغدونغ
4.2 متطلبات الصيانة:
4.2.1.دورة الصيانة: مرة واحدة في الأسبوع
4.2.2.متطلبات الصيانة: ملء المحمل بزيت التشحيم، وتشحيم اللباد برطوبة معتدلة، وشد الحزام بشكل معقول، وتنظيف غبار الورق داخل الماكينة وحولها
4.3.3.تحقق من جميع البراغي للتأكد من فكها وتثبيتها.
5-قائمة العناصر مُعد من قبل العميل
يكتب | نموذج | وصف | الكمية | ملحوظة |
متطلبات إمدادات الهواء | يعتمد على العميل | ضاغط الهواء (مع تنقية التجفيف) | على الطلب
| يرجى الرجوع إلى النقطة 2 للطلب |
متطلبات إمدادات الهواء | 8. دراهم | أنبوب بو
| على الطلب
| ذلك يعتمد على موقع العميل |
متطلبات إمدادات الهواء | ايزو-VG32 | زيت توربيني رقم 1 بدون إضافات | على الطلب
| زيت تغذية الهواء
|
متطلبات إمدادات الطاقة | كابل
| على الطلب
| ذلك يعتمد على موقع العميل | |
متطلبات صيانة التشحيم | على الطلب
| اختيار العملاء
| ||
متطلبات صيانة التشحيم | زيت التشحييم
| على الطلب
| اختيار العملاء
| |
متطلبات صيانة التشحيم | زيت معدني أبيض
| على الطلب
| اختيار العملاء | |
أرضي
| لوحة الصلب
| لوحة مرساة
| على الطلب | أرض غير مستوية أو العميل المحدد |
ملحوظة: يجب إعداد المواد المذكورة أعلاه مسبقًا قبل وصول الجهاز، وإلا فسيؤثر ذلك على تقدم عملية التثبيت والتصحيح للجهاز.
6. قائمة تكوين المحرك
لا. | وصف | ماركة |
1 | العاكس | الابتكار |
2 | محرك | جيانغ شنغ |
3 | بلك | الابتكار |
4 | اسطوانة | إيرتاك |
5 | المكونات الكهربائية الأخرى | تيانتشينغ |
6 | تناوب | شنايدر |
7 | أجهزة السيارات | دلتا |
8 | مكونات تعمل بالهواء المضغوط | إيرتاك |
7. تحمل
لا. | ماركة | وصف | نموذج | الموقع المستعمل |
1 | نسك | محامل الاتصال الزاوي | 30208 | عجلة قابلة للطي |
2 | نسك | حبة العمود تحمل المحاذاة الذاتية | 22210 | النقش |
3 | نسك | محمل كروي ذاتي المحاذاة | 1206 | جزء الطباعة |
4 | هاربين | محامل الكرات الأخدود العميق | بكرات التوجيه والمكونات الأخرى غير الأساسية | |
5 | إل كيه | وحدة تحمل | جزء الإرسال |
